Temporary Structures Bukan Hanya Struktur Sementara: Desain Sambungannya Tetap Harus Tepat
Steel | Connection
Ketika mendengar nama IDEA StatiCa, sebagian besar engineer langsung mengaitkannya dengan desain sambungan baja pada struktur permanen seperti gedung, jembatan, maupun fasilitas industri. Padahal, salah satu kemampuan yang sering terlewat adalah kemampuannya dalam membantu perancangan dan verifikasi sambungan pada struktur sementara (temporary structures).
Bagi engineer yang berpengalaman di lapangan, sebagian besar insiden struktur justru tidak terjadi setelah bangunan selesai dibangun, melainkan selama proses konstruksi berlangsung. Dalam banyak kasus, penyebab utamanya bukan terletak pada elemen struktur utama, tetapi pada sambungan (connection) yang bertugas menyalurkan gaya antar komponen.
Apabila sambungan tersebut didesain secara kurang tepat atau terlalu disederhanakan, keselamatan seluruh sistem dapat terpengaruh.
Karena itu, desain sambungan pada temporary structures memerlukan tingkat ketelitian yang sama dengan struktur permanen. Pertanyaannya, apakah metode dan software yang digunakan saat ini sudah mampu memverifikasi sambungan tersebut secara aman, akurat, dan efisien?
Temporary Structures yang Sangat Bergantung pada Desain Sambungan
Struktur sementara memiliki peran penting dalam menopang proses konstruksi hingga struktur permanen mampu berdiri dan bekerja sesuai fungsinya.
Berbeda dengan struktur permanen, temporary structures harus menghadapi berbagai kondisi yang terus berubah, seperti:
- Perubahan beban selama proses konstruksi
- Perubahan kondisi tumpuan
- Jadwal pekerjaan yang sangat ketat
Pada kondisi tersebut, performa sambungan menjadi salah satu faktor utama yang menentukan kestabilan struktur secara keseluruhan.
Mengapa Desain Sambungan Temporary Structures Sering Menjadi Tantangan?
Walaupun sangat penting, mendesain sambungan pada temporary structures bukanlah pekerjaan yang sederhana. Beberapa tantangan yang sering dihadapi engineer antara lain:
- Setiap proyek memiliki konfigurasi sambungan yang berbeda, sehingga jarang tersedia desain standar yang bisa langsung digunakan.
- Lintasan gaya (load path) sering kali kompleks sehingga sulit dianalisis hanya menggunakan rumus sederhana atau spreadsheet.
- Waktu desain yang terbatas karena pekerjaan temporary biasanya mengikuti jadwal konstruksi yang sangat ketat.
Akibatnya, engineer sering kali harus menggunakan asumsi konservatif atau penyederhanaan yang belum tentu mampu menggambarkan perilaku struktur secara nyata.
Bagaimana IDEA StatiCa Membantu Mendesain Sambungan Temporary Structures?
Di sinilah IDEA StatiCa memberikan keunggulannya.
Meskipun lebih dikenal sebagai software untuk desain sambungan pada struktur baja permanen, IDEA StatiCa juga sangat efektif digunakan untuk memodelkan dan memverifikasi sambungan pada temporary structures menggunakan metode Component-Based Finite Element Method (CBFEM).
Dengan IDEA StatiCa, engineer dapat:
- Memvisualisasikan distribusi tegangan pada baut, las, dan pelat secara realistis.
- Mengidentifikasi area yang mengalami tegangan tinggi yang mungkin tidak terlihat melalui perhitungan manual.
- Memverifikasi sambungan dengan geometri tidak konvensional secara cepat dan akurat.
- Memahami pengaruh kekakuan sambungan terhadap perilaku struktur secara keseluruhan.
- Menghasilkan laporan perhitungan yang lengkap untuk kebutuhan dokumentasi maupun proses checking.
Pendekatan ini sangat membantu pada temporary structures yang umumnya memiliki bentuk sambungan dan kondisi pembebanan yang tidak standar. Dibandingkan membuat spreadsheet yang rumit dan penuh asumsi, engineer dapat melakukan analisis dengan lebih efisien sekaligus memperoleh tingkat keyakinan desain yang lebih tinggi.
Contoh Temporary Structures yang Dapat Dianalisis Menggunakan IDEA StatiCa
1. Console Bracket untuk Penyangga Bekisting Hammer Head Girder

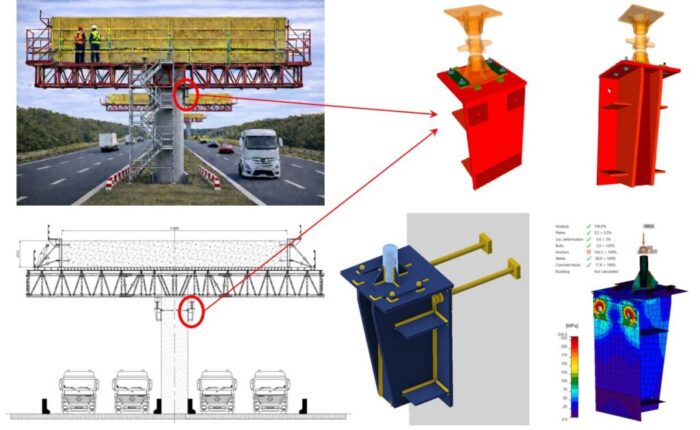

Console bracket yang digunakan pada proses pengecoran hammer head girder bekerja sebagai kantilever yang dipasang pada pier.
Sambungan ini harus mampu menahan beban besar yang berasal dari beton segar, tulangan, bekisting, hingga peralatan konstruksi, kemudian menyalurkan seluruh gaya tersebut ke pier melalui area sambungan yang relatif kecil.
Desain sambungan menjadi cukup kompleks karena anchor, baut, dan las harus mampu menahan kombinasi gaya lentur, geser, dan tarik yang sering kali terjadi secara eksentris.
2. Lifting Frame dan Lifting Lug

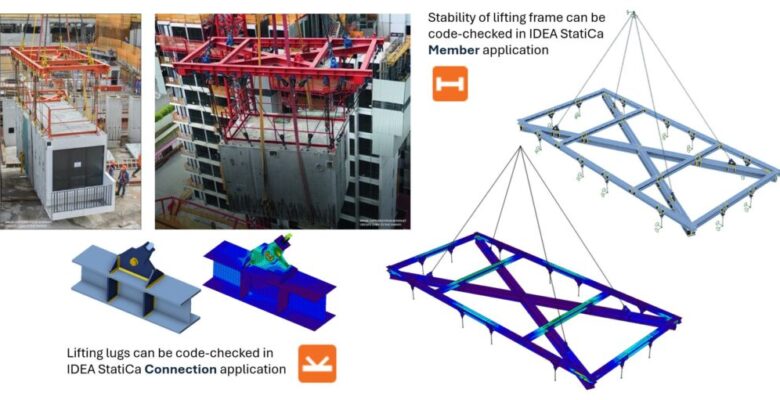

Lifting frame dan lifting lug merupakan komponen penting saat proses pengangkatan elemen struktur berukuran besar.
Walaupun terlihat sederhana, sambungan pada sistem lifting harus mampu menahan kombinasi gaya tarik, geser, dan lentur akibat berbagai sudut sling serta efek dinamis selama proses pengangkatan.
Perancangan sambungan yang tepat menjadi kunci untuk memastikan proses lifting berlangsung dengan aman.
3. Tunnel Formwork System
Tunnel formwork banyak digunakan pada proyek bangunan bertingkat yang membutuhkan proses pengecoran secara berulang.
Sistem ini terdiri dari rangka baja dan bracing yang saling terhubung untuk menahan tekanan beton segar serta beban konstruksi.

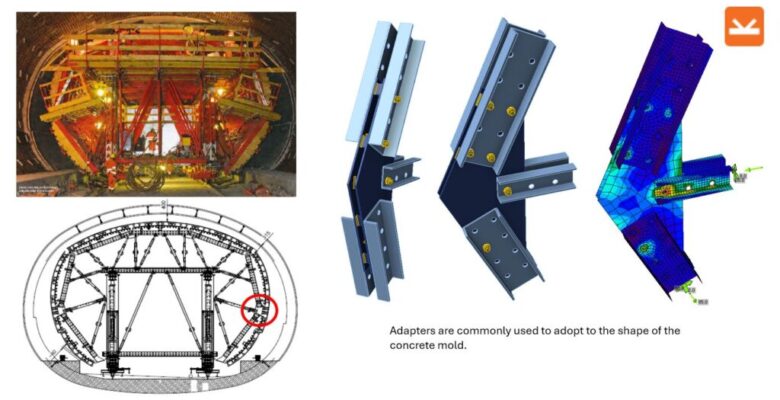

Selama proses pengecoran, pembongkaran, hingga pemindahan formwork, jalur distribusi gaya akan terus berubah. Selain itu, sambungan sering kali memerlukan adaptor agar dapat mengikuti bentuk struktur maupun cetakan beton.
Dengan IDEA StatiCa Connection, engineer dapat memodelkan dan memverifikasi berbagai konfigurasi sambungan tersebut dengan lebih cepat dibandingkan metode konvensional.
4. Earth Retaining Structure (TERS / ERSS Strutting System)
Strutting system pada proyek galian dalam merupakan salah satu temporary structures yang memikul beban sangat besar.

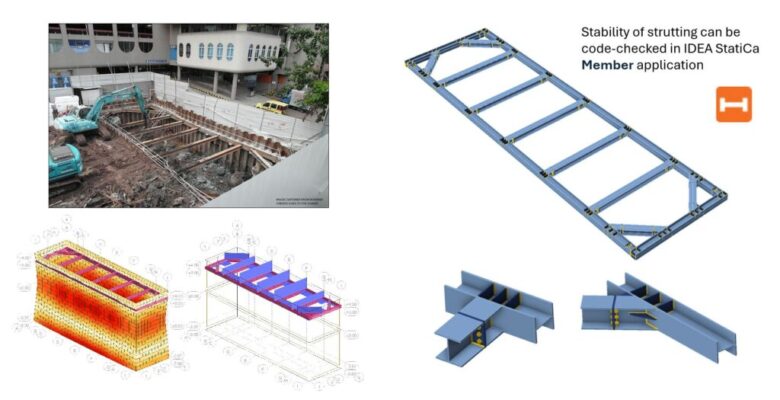

Sistem ini umumnya terdiri dari steel strut yang terhubung dengan waler untuk mendistribusikan tekanan tanah ke retaining wall.
Daerah sambungan harus mampu menyalurkan gaya tekan yang tinggi sekaligus mengakomodasi toleransi pemasangan dan pergerakan dinding penahan tanah.
Bahkan perubahan kecil pada kekakuan sambungan dapat memengaruhi perilaku buckling dari sistem strutting.
Pada kondisi ini, engineer dapat menggunakan:

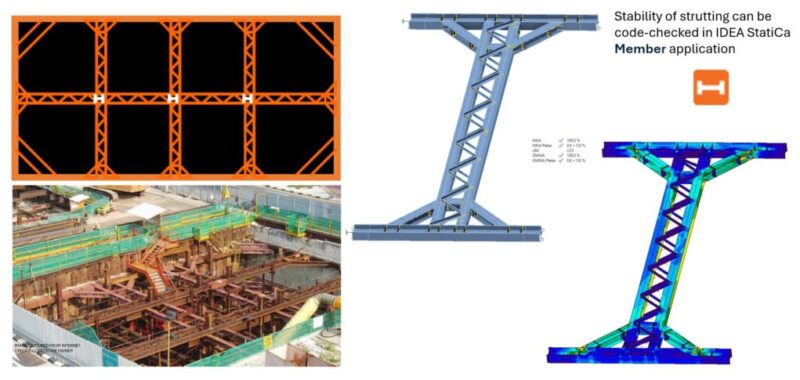

- IDEA StatiCa Connection untuk mendesain sambungan.
- IDEA StatiCa Member untuk memverifikasi stabilitas sistem strutting secara keseluruhan.
5. Thrust Block pada Earth Retaining Structure
Pada proyek galian dengan bentang strutting yang panjang, penggunaan steel strut yang lebih besar sering kali menjadi tidak ekonomis karena harus memenuhi persyaratan buckling.
Sebagai alternatif, engineer dapat menggunakan thrust block untuk menyalurkan gaya tekan yang besar menuju pondasi.

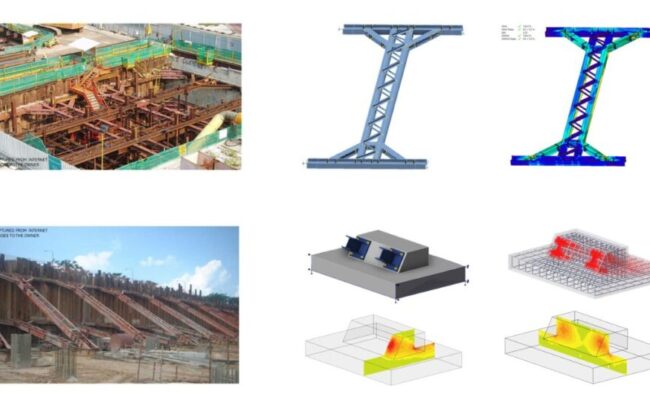

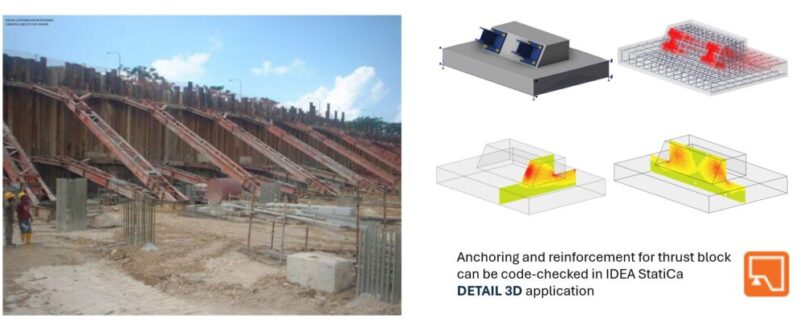

Melalui IDEA StatiCa Detail 3D, engineer dapat mendesain sistem anchoring antara strut dan thrust block sekaligus mempertimbangkan pengaruh tulangan beton sehingga diperoleh desain yang lebih optimal dan aman.
Kesimpulan
Walaupun hanya digunakan selama masa konstruksi, temporary structures tetap memikul beban yang besar dan memiliki tingkat risiko yang tinggi. Keamanan sistem tersebut sangat bergantung pada kemampuan sambungan dalam menyalurkan gaya secara tepat pada berbagai kondisi yang terus berubah.
Melalui IDEA StatiCa, engineer tidak hanya dapat mendesain sambungan pada struktur permanen, tetapi juga memperoleh solusi yang andal untuk berbagai jenis temporary structures. Dengan analisis berbasis CBFEM, perilaku sambungan dapat dipahami secara lebih realistis sehingga proses verifikasi menjadi lebih akurat, efisien, dan aman.
Memanfaatkan IDEA StatiCa untuk temporary structures merupakan langkah yang dapat membantu engineer menghadapi tantangan desain sambungan selama proses konstruksi dengan tingkat kepercayaan yang lebih tinggi.
