Sambungan Baja: Kunci Kekuatan Struktur Bangunan yang Sering Diabaikan
Steel | Connection
Dalam dunia konstruksi baja, banyak orang menganggap kekuatan struktur hanya ditentukan oleh ukuran profil baja, mutu material, atau besarnya dimensi balok dan kolom. Padahal, ada satu komponen yang justru memegang peranan sangat penting namun sering kurang mendapat perhatian: sambungan baja.
Sambungan baja adalah titik tempat seluruh elemen struktur saling terhubung dan bekerja sebagai satu sistem. Semua gaya dalam struktur mulai dari gaya tarik, tekan, geser, hingga momen harus diteruskan melalui sambungan dengan aman dan stabil.

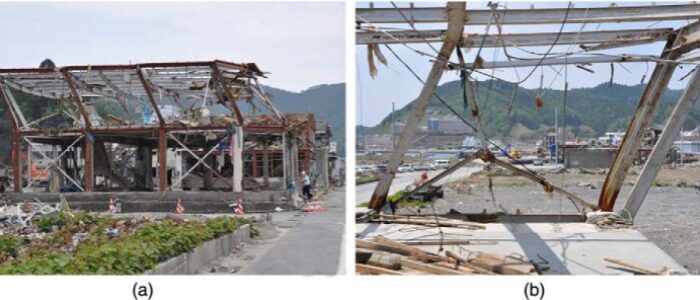

Karena itu, sekuat apa pun profil baja yang digunakan, struktur tetap berisiko mengalami kegagalan apabila sambungannya tidak dirancang dengan baik. Dalam banyak kasus, kerusakan struktur justru bukan dimulai dari elemen utama seperti balok atau kolom, melainkan dari titik sambungannya.
Sambungan Baja Bukan Sekadar Penghubung

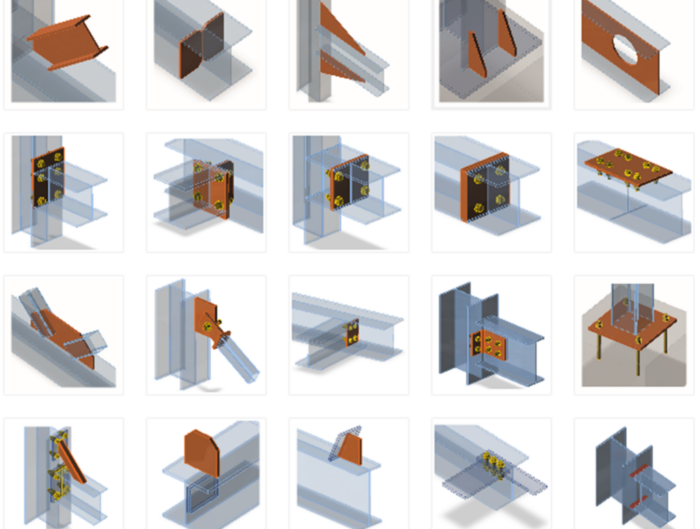

Secara sederhana, sambungan baja merupakan hubungan antara dua atau lebih elemen struktur baja yang dibuat untuk meneruskan gaya dan menjaga kestabilan sistem struktur. Sambungan dapat ditemukan hampir di seluruh bagian bangunan, seperti:
- sambungan balok ke kolom,
- balok ke balok,
- kolom ke pondasi,
- sambungan bracing,
- hingga struktur atap dan rangka industri.
Fungsi utamanya bukan hanya “menyatukan” elemen baja, tetapi memastikan seluruh struktur mampu bekerja secara utuh saat menerima beban. Itulah mengapa connection design menjadi salah satu bagian paling krusial dalam perencanaan struktur baja.
Mengapa Sambungan Baja Sangat Penting?
Pada praktiknya, sambungan merupakan area dengan konsentrasi gaya yang cukup tinggi. Detail kecil seperti jarak baut, panjang las, hingga ketebalan pelat dapat memengaruhi performa struktur secara keseluruhan.
Berikut beberapa alasan mengapa sambungan baja memiliki peranan yang sangat penting dalam proyek konstruksi.
1. Menyalurkan Gaya Antar Elemen Struktur
Setiap elemen struktur memiliki fungsi yang berbeda.
Balok bekerja menahan lentur, kolom menerima gaya tekan, sedangkan bracing dapat mengalami tarik maupun tekan. Semua gaya tersebut harus diteruskan melalui sambungan tanpa menyebabkan kelemahan pada struktur.
Karena itu, sambungan harus dirancang agar mampu menahan kombinasi gaya yang bekerja secara aman.
2. Menjaga Stabilitas Bangunan
Pada bangunan bertingkat, gudang industri, pabrik, hingga jembatan baja, sambungan berperan besar dalam menjaga kestabilan struktur.
Kesalahan kecil dalam desain sambungan dapat memengaruhi perilaku global bangunan, terutama saat menerima beban gempa atau angin.
Itulah sebabnya sambungan sering disebut sebagai titik kritis dalam struktur baja.
3. Mempercepat Proses Konstruksi
Salah satu keunggulan struktur baja adalah proses konstruksinya yang cepat. Sebagian besar elemen diproduksi terlebih dahulu di workshop, kemudian dirakit di lapangan.
Namun efisiensi tersebut sangat bergantung pada kualitas desain sambungan.
Sambungan yang baik membuat proses ereksi menjadi:
- lebih cepat,
- lebih presisi,
- lebih mudah dipasang,
- dan meminimalkan pekerjaan ulang di lapangan.
4. Mendukung Keamanan Struktur Jangka Panjang
Selain menahan beban statis, sambungan juga harus mampu menghadapi beban dinamis seperti gempa, getaran, atau perubahan pembebanan selama umur bangunan.
Karena itu, connection design tidak hanya mempertimbangkan kekuatan, tetapi juga durability, deformasi, hingga perilaku struktur dalam kondisi ekstrem.
Jenis Sambungan Baja yang Paling Umum
Secara umum, sambungan baja dibedakan berdasarkan metode penyatuannya.

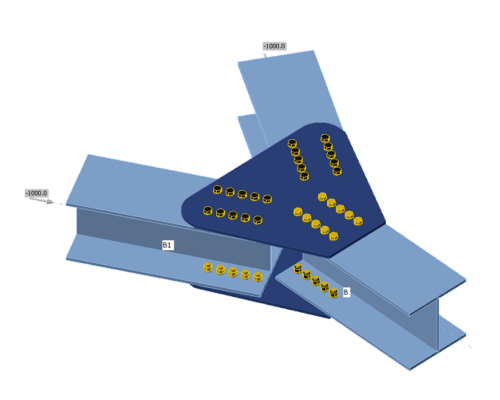

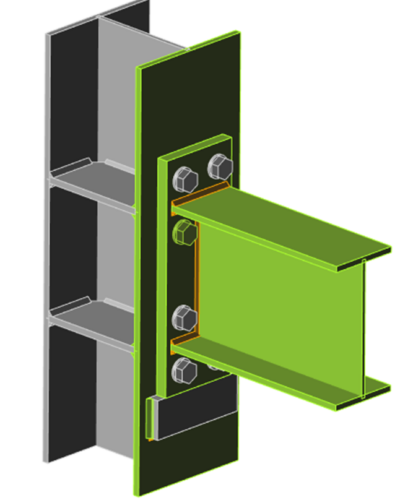

Sambungan Baut
Sambungan baut menggunakan baut sebagai pengikat utama antar elemen baja. Jenis ini paling umum digunakan pada pekerjaan lapangan karena pemasangannya relatif cepat dan mudah dikontrol. Pada struktur modern, biasanya digunakan high strength bolt untuk menahan beban besar dan meningkatkan performa sambungan.
Kelebihan Sambungan Baut
- Proses pemasangan lebih cepat
- Mudah diperiksa secara visual
- Cocok untuk pekerjaan lapangan
- Tidak memerlukan proses panas
Kekurangan Sambungan Baut
- Membutuhkan presisi lubang baut
- Risiko slip apabila pemasangan kurang baik
- Memerlukan ruang kerja yang cukup
Sambungan Las

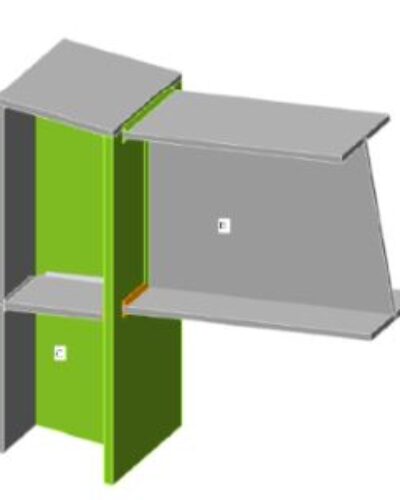

Sambungan las dibuat melalui proses pengelasan untuk menyatukan elemen baja secara langsung.
Jenis sambungan ini banyak digunakan pada proses fabrikasi di workshop karena menghasilkan sambungan yang lebih kaku dan tampilan yang lebih rapi.
Sambungan las sangat efektif untuk detail-detail kompleks yang sulit menggunakan baut.
Kelebihan Sambungan Las
- Tampilan lebih bersih
- Sambungan lebih kaku
- Mengurangi kebutuhan pelat tambahan
- Cocok untuk detail kompleks
Kekurangan Sambungan Las
- Membutuhkan tenaga kerja berpengalaman
- Kualitas sangat bergantung pada pengerjaan
- Pemeriksaan lebih sulit
- Kurang efisien jika seluruh proses dilakukan di lapangan
Sambungan Kombinasi
Dalam banyak proyek modern, sambungan baut dan las digunakan secara bersamaan. Contohnya, proses pengelasan dilakukan di workshop untuk menjaga kualitas, kemudian elemen dipasang menggunakan baut di lapangan agar proses ereksi lebih cepat. Pendekatan ini sering dipilih karena mampu menggabungkan kualitas dan efisiensi konstruksi sekaligus.
Jenis Sambungan Berdasarkan Perilaku Struktur
Selain berdasarkan metode penyatuannya, sambungan juga dibedakan berdasarkan perilaku terhadap gaya.
Sambungan Sendi
Sambungan sendi dirancang agar tidak meneruskan momen secara penuh.
Jenis ini biasanya hanya menahan gaya geser dan sebagian gaya aksial tertentu.
Umumnya digunakan pada struktur sederhana atau sistem yang memang dirancang fleksibel terhadap rotasi.
Sambungan Kaku
Sambungan kaku mampu meneruskan momen lentur secara penuh.
Rotasi antar elemen sangat kecil sehingga struktur menjadi lebih stabil.
Jenis sambungan ini banyak digunakan pada bangunan bertingkat dan portal baja tahan gempa.
Sambungan Semi Kaku
Sambungan semi kaku berada di antara sambungan sendi dan sambungan kaku.
Sebagian momen masih diteruskan, tetapi tidak sepenuhnya.
Karena perilakunya lebih kompleks, analisis sambungan semi kaku memerlukan pendekatan yang lebih detail.
Mengapa Analisis Sambungan Baja Tidak Bisa Dilakukan Secara Sederhana
Banyak sambungan baja terlihat sederhana secara visual, tetapi sebenarnya memiliki perilaku struktur yang kompleks. Distribusi gaya pada baut, pengaruh deformasi pelat, kekuatan las, efek eksentrisitas, hingga stabilitas lokal sering tidak dapat dihitung hanya dengan pendekatan manual sederhana. Pada projek besar, terutama gedung bertingkat, pabrik industri, power plant, dan struktur dengan beban tinggi, analisis sambungan memerlukan tingkat ketelitian yang jauh lebih tinggi. Di sinilah penggunaan software khusus seperti IDEA StatiCa menjadi sangat penting.

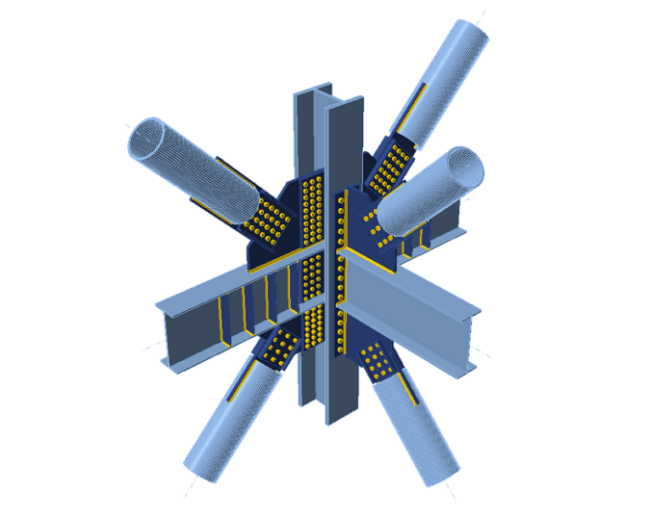

Peran IDEA StatiCa dalam Desain Sambungan Baja

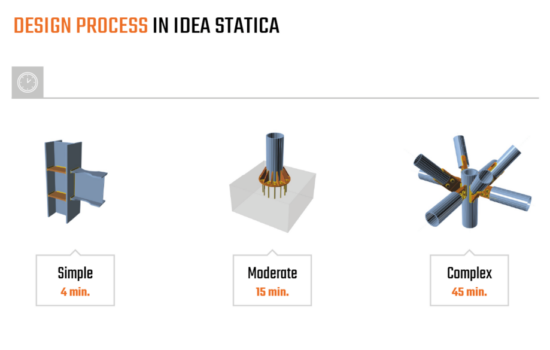

Di era digital engineering saat ini, proses connection design berkembang jauh lebih modern dibanding metode konvensional. Salah satu software yang banyak digunakan oleh structural engineer di berbagai negara adalah IDEA StatiCa.
Software ini membantu engineer melakukan:
- desain sambungan baja secara detail,
- analisis perilaku sambungan,
- code-checking otomatis,
- hingga pembuatan report engineering dengan lebih cepat dan akurat.

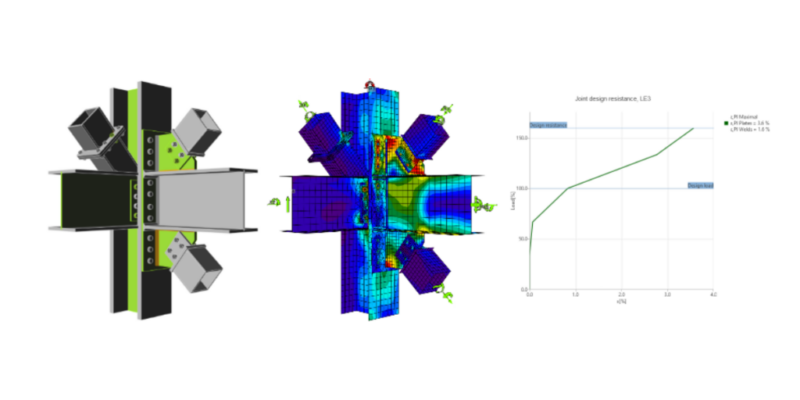

Berbeda dengan pendekatan manual yang sering memerlukan banyak asumsi dan perhitungan terpisah, IDEA StatiCa memungkinkan engineer menganalisis perilaku nyata sambungan berdasarkan distribusi tegangan, deformasi, dan kapasitas tiap komponen sambungan.
Hal ini sangat membantu terutama pada:
- sambungan kompleks,
- proyek bertingkat tinggi,
- struktur industri,
- hingga proyek dengan kebutuhan desain tahan gempa.
Mengapa Banyak Engineer Menggunakan IDEA StatiCa?
Beberapa alasan mengapa IDEA StatiCa banyak digunakan dalam desain sambungan baja antara lain:
Analisis Lebih Detail
Software ini menggunakan metode yang mampu menggambarkan perilaku sambungan secara realistis, termasuk pada sambungan yang kompleks.
Integrasi dengan Software Struktur
IDEA StatiCa dapat terhubung dengan software analisis struktur seperti ETABS, SAP2000, STAAD Pro, Robot Structural Analysis, dan software lainnya. Hal ini membuat proses kerja menjadi lebih cepat dan efisien.
Laporan Desain Lebih Lengkap
Output yang dihasilkan sangat membantu untuk proses checking, approval, dan dokumentasi projek. Engineer tidak hanya mendapatkan hasil aman atau tidak, tetapi juga pemahaman penuh terhadap perilaku sambungan.
Mengurangi Risiko Kesalahan Desain
Pemeriksaan yang lebih detail membantu mengurangi potensi under design maupun over design yang dapat merugikan projek.
Kesimpulan
Sambungan baja merupakan bagian vital yang menentukan kekuatan, kestabilan, dan keamanan struktur bangunan. Tanpa sambungan yang dirancang dengan baik, struktur baja tidak dapat bekerja secara optimal meskipun menggunakan material terbaik sekalipun. Baik menggunakan baut, las, maupun kombinasi keduanya, setiap jenis sambungan memiliki fungsi, karakteristik, dan tantangannya masing-masing. Dalam praktik profesional, detail kecil pada sambungan sering kali menjadi faktor terbesar yang menentukan keberhasilan sebuah proyek konstruksi baja. Karena itu, memahami connection design bukan hanya penting bagi structural engineer, tetapi juga menjadi kunci dalam menghasilkan bangunan yang lebih aman, efisien, dan tahan lama.
