Lima Jenis Base Plate yang Paling Umum dalam Desain Struktur Baja
Steel | Concrete | Connection
Desain base plate merupakan salah satu pekerjaan yang paling sering dilakukan dalam proyek struktur baja. Meskipun terlihat sederhana, base plate memiliki peran yang sangat penting karena menjadi elemen penghubung antara struktur baja dan fondasi beton.
Kesalahan dalam desain base plate dapat memengaruhi distribusi gaya, kapasitas anchor, hingga keamanan struktur secara keseluruhan. Di sisi lain, proses desain dan verifikasi base plate juga sering menghabiskan banyak waktu engineering, terutama pada proyek dengan konfigurasi sambungan yang kompleks.
Melalui IDEA StatiCa, engineer dapat memodelkan, menganalisis, dan melakukan code-check berbagai jenis base plate yang umum digunakan dalam industri. Dengan workflow yang terintegrasi, proses desain menjadi lebih cepat sekaligus tetap memenuhi persyaratan standar seperti AISC dan ACI.
Setiap sektor industri memiliki tantangan tersendiri dalam desain base plate. Berikut lima jenis base plate yang paling sering dijumpai dalam proyek konstruksi.

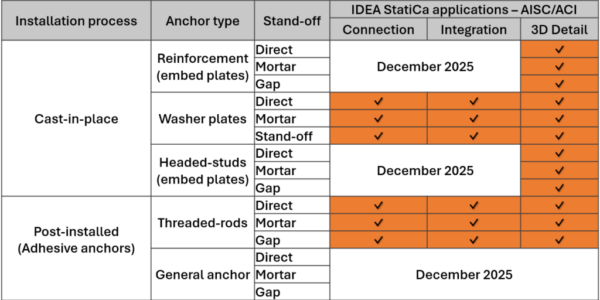

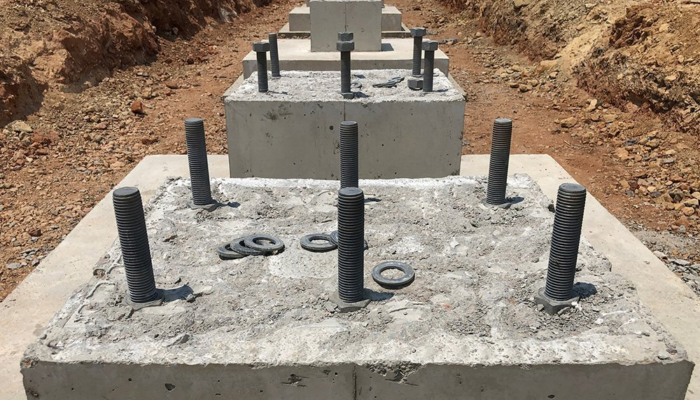

1. Base Plate dengan Cast-in Place Anchors
Jenis base plate ini merupakan konfigurasi yang paling umum digunakan pada proyek konstruksi baru.
Pada sistem ini, anchor dipasang terlebih dahulu dan dicor bersamaan dengan fondasi beton. Metode ini relatif sederhana dalam pemasangan, namun tetap memerlukan verifikasi yang akurat terhadap kapasitas tarik, geser, serta kemungkinan concrete breakout sesuai ketentuan ACI 318.
Base plate dengan cast-in anchor banyak digunakan pada:
- Gedung komersial
- Struktur bertingkat
- Gudang dan warehouse
- Pipe rack
- Struktur pendukung peralatan industri
Dalam IDEA StatiCa Connection, engineer dapat memodelkan kolom, base plate, anchor, dan concrete block sebagai satu sistem yang terintegrasi.
Software secara otomatis mengevaluasi:
- Gaya tarik anchor
- Gaya geser anchor
- Tegangan pada base plate
- Distribusi gaya aktual akibat pembebanan

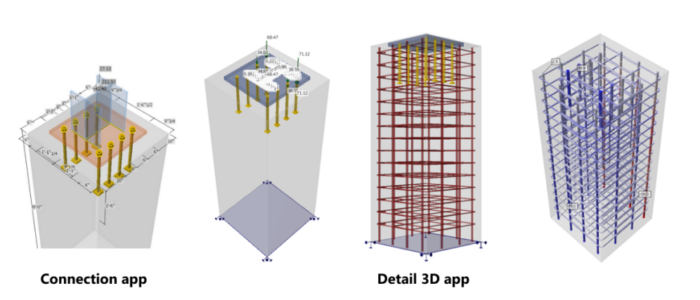

Untuk kasus yang memerlukan analisis reinforcement atau evaluasi concrete breakout yang lebih detail, model dapat diekspor ke Detail 3D untuk melakukan analisis interaksi antara anchor, tulangan, dan beton secara menyeluruh.

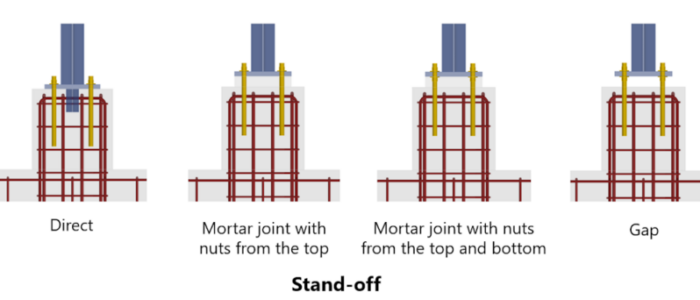

2. Base Plate dengan Grout atau Gap

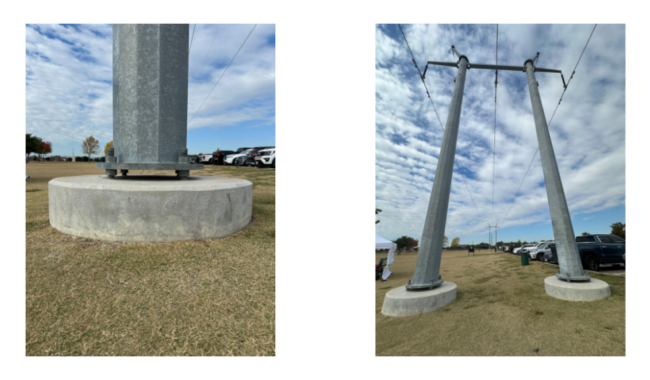

Pada banyak proyek, base plate dipasang di atas lapisan grout atau memiliki celah (gap) tertentu untuk kebutuhan leveling dan penyesuaian elevasi kolom.
Meskipun terlihat kecil, keberadaan gap dapat mengubah pola kontak antara base plate dan beton sehingga memengaruhi distribusi beban serta meningkatkan tuntutan pada anchor.
Konfigurasi ini umum digunakan pada:
- Tiang penerangan
- Struktur telekomunikasi
- Menara komunikasi
- Rambu jalan raya
- Monopole transmisi listrik
Dalam IDEA StatiCa, engineer dapat mendefinisikan ketebalan grout maupun gap secara langsung pada model.
Software kemudian mensimulasikan kontak antara base plate dan beton serta menyesuaikan pemeriksaan anchor berdasarkan kondisi tersebut.
Apabila desain memerlukan evaluasi perilaku beton yang lebih kompleks atau melibatkan tulangan tambahan, model dapat dilanjutkan ke Detail 3D untuk analisis yang lebih mendalam.
3. Embedded Plates

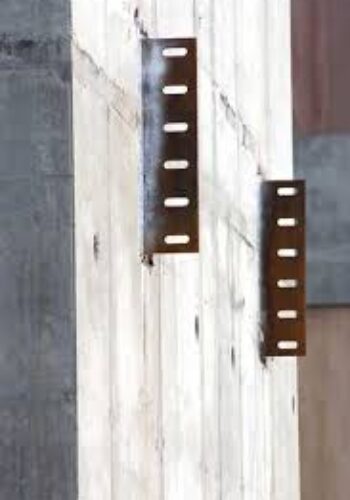

Embedded plate merupakan solusi yang banyak digunakan pada proyek struktur maupun arsitektural.
Aplikasinya dapat ditemukan pada:
- Sambungan struktur baja ke beton
- Sistem fasad bangunan
- Rel elevator
- Tangga baja
- Support MEP (Mechanical, Electrical, Plumbing)
Pada sistem ini, pelat baja ditanam di dalam beton dan biasanya dikombinasikan dengan headed stud atau tulangan untuk mentransfer gaya secara efektif.
Dalam IDEA StatiCa Connection, embedded plate dapat dimodelkan lengkap dengan elemen baja, anchor, dan beton sebagai satu kesatuan.
Transfer gaya antara baja dan beton dianalisis secara otomatis sehingga engineer dapat memahami distribusi tegangan dan perilaku sambungan dengan lebih realistis.
Untuk kasus dengan jalur beban yang kompleks atau keterlibatan tulangan yang signifikan, model dapat diekspor ke Detail 3D untuk melakukan analisis tiga dimensi secara lebih rinci.

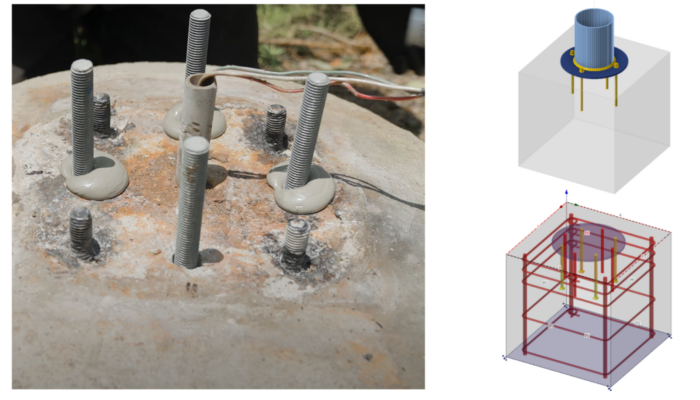

4. Base Plate dengan Post-Installed Adhesive Anchors
Ketika bekerja pada proyek retrofit atau modifikasi struktur eksisting, penggunaan cast-in anchor sering kali tidak memungkinkan.
Dalam kondisi tersebut, adhesive anchor menjadi salah satu solusi yang paling umum digunakan.
Aplikasi yang sering menggunakan sistem ini antara lain:
- Retrofit struktur
- Upgrade platform industri
- Instalasi peralatan baru
- Modifikasi fasilitas eksisting
- Proyek perbaikan dan penguatan struktur
Desain adhesive anchor memerlukan perhatian khusus terhadap:
- Kekuatan ikatan (bond strength)
- Jarak antar anchor
- Jarak terhadap tepi beton
- Kapasitas beton eksisting
Dalam IDEA StatiCa Connection, engineer dapat mendefinisikan post-installed anchor dan melakukan seluruh pemeriksaan anchor yang relevan.
Sementara itu, analisis bond strength serta evaluasi cone breakout yang lebih detail dapat dilakukan melalui integrasi dengan Detail 3D.

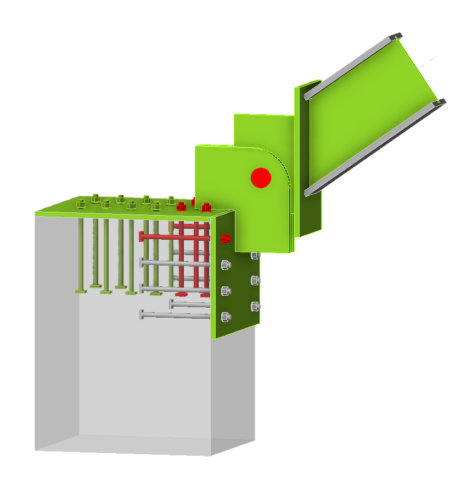

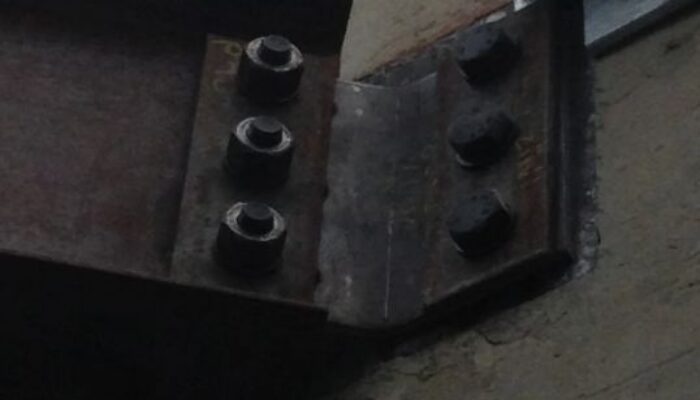

5. Base Plate pada Tepi atau Sudut Concrete Block
Base plate yang berada dekat tepi atau sudut beton sering menjadi salah satu kasus paling menantang dalam desain anchoring.
Kondisi ini menyebabkan:
- Distribusi gaya tidak merata
- Konsentrasi tegangan yang tinggi
- Risiko concrete breakout yang lebih besar
- Kebutuhan reinforcement tambahan
Konfigurasi ini umum ditemukan pada:
- Proyek infrastruktur
- Fondasi dekat bukaan beton
- Struktur pendukung peralatan mekanikal
- Kolom yang ditempatkan dekat tepi fondasi
Melalui IDEA StatiCa Connection, engineer dapat memodelkan geometri concrete block secara detail, termasuk:
- Edge distance
- Posisi base plate
- Orientasi anchor
- Konfigurasi multi-surface anchoring
Untuk analisis beton yang lebih komprehensif, model dapat diekspor ke Detail 3D sehingga distribusi tegangan pada berbagai bidang beton dapat dievaluasi secara lebih akurat.
Kesimpulan
Meskipun base plate merupakan komponen yang umum dijumpai dalam hampir setiap proyek struktur baja, setiap konfigurasi memiliki tantangan desain yang berbeda.
Mulai dari cast-in anchors, grout connection, embedded plates, adhesive anchors, hingga edge anchoring, semuanya membutuhkan pendekatan analisis yang tepat untuk memastikan keamanan dan efisiensi desain.
Melalui kombinasi IDEA StatiCa Connection dan Detail 3D, engineer dapat memodelkan, menganalisis, dan memverifikasi berbagai jenis base plate dengan workflow yang lebih cepat, lebih akurat, dan lebih representatif terhadap kondisi nyata di lapangan.
Dengan semakin kompleksnya kebutuhan proyek modern, kemampuan untuk mengevaluasi perilaku aktual sambungan menjadi salah satu faktor penting dalam menghasilkan desain yang aman dan andal.
