Jangan Biarkan Sambungan Baja Standar Menghambat Efisiensi Desain
Steel | Connection
Dalam dunia desain struktur baja, perhatian sering kali tertuju pada sambungan-sambungan kompleks yang memerlukan analisis mendalam dan konfigurasi khusus. Padahal, sebagian besar pekerjaan engineer justru berasal dari sambungan standar yang digunakan setiap hari. Meskipun terlihat sederhana, sambungan tersebut tetap harus memenuhi persyaratan desain, mudah direvisi, dan dapat diselesaikan secara efisien.
Melalui IDEA StatiCa Connection, engineer kini dapat menangani baik sambungan sederhana maupun kompleks dalam satu platform yang sama. Dengan dukungan Parametric Templates, proses desain menjadi lebih cepat, konsisten, dan tetap didukung analisis berbasis Finite Element Analysis (FEA).
Sebagian Besar Sambungan yang Dirancang Bersifat Sederhana
Berdasarkan data yang dikumpulkan selama beberapa tahun, sebagian besar desain sambungan baja sebenarnya memiliki konfigurasi yang relatif sederhana.

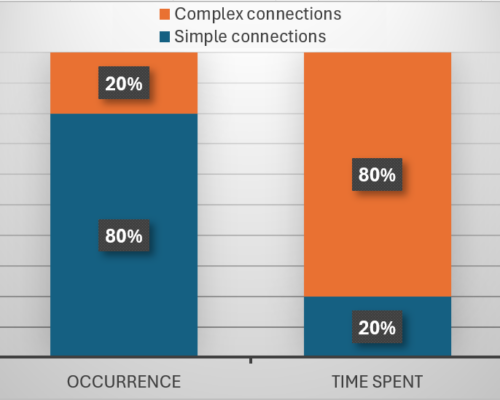

- 80% sambungan memiliki konfigurasi sederhana dan hanya membutuhkan sekitar 20% waktu desain.
- 20% sisanya merupakan sambungan yang lebih kompleks dan justru menghabiskan sekitar 80% waktu pengerjaan.
Meskipun demikian, engineer sering kali menggunakan software yang berbeda untuk masing-masing jenis pekerjaan. Sambungan sederhana biasanya dihitung menggunakan spreadsheet atau software berbasis rumus, sedangkan sambungan kompleks dianalisis menggunakan software FEA.
Perpindahan workflow seperti ini tidak hanya mengurangi efisiensi, tetapi juga meningkatkan risiko terjadinya kesalahan saat proses desain maupun revisi.
Kelebihan dan Keterbatasan Spreadsheet dalam Desain Sambungan

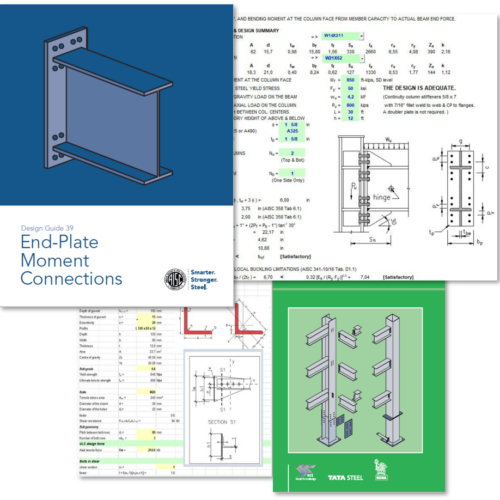

Spreadsheet seperti Microsoft Excel masih menjadi pilihan banyak engineer karena mudah digunakan dan dapat disesuaikan dengan kebutuhan proyek.
Beberapa kelebihannya antara lain:
- Perhitungan dapat diotomatisasi untuk pekerjaan yang berulang.
- Mudah dikustomisasi sesuai standar perusahaan.
- Tidak memerlukan kemampuan pemrograman khusus.
- Efektif untuk pengecekan sambungan standar yang sederhana.
Namun, penggunaan spreadsheet juga memiliki sejumlah keterbatasan yang perlu diperhatikan.
Ketika desain mulai melibatkan eksentrisitas, konfigurasi yang lebih kompleks, atau beberapa elemen yang saling memengaruhi, spreadsheet umumnya tidak lagi mampu memberikan analisis yang memadai. Engineer sering kali harus menggunakan berbagai asumsi atau penyederhanaan yang dapat mengurangi tingkat akurasi hasil.
Selain itu, spreadsheet juga memiliki beberapa tantangan lain, seperti:
- Sulit dipelihara ketika pembuat awalnya sudah tidak lagi terlibat dalam proyek.
- Risiko kesalahan akibat formula atau referensi yang berubah.
- Tidak memiliki proses verifikasi seperti software engineering profesional.
- Membutuhkan pembaruan manual ketika standar desain mengalami perubahan.
- Kurang efisien untuk proyek dengan jumlah sambungan yang besar.
- Tidak mampu mempertimbangkan interaksi beberapa sambungan dalam satu node.
IDEA StatiCa Connection Kini Lebih Mudah
Selama ini, IDEA StatiCa Connection dikenal sebagai software yang sangat andal untuk menangani desain sambungan baja yang kompleks.
Namun, anggapan bahwa software ini hanya cocok untuk kasus-kasus rumit kini tidak lagi relevan.
Melalui fitur Parametric Templates, engineer dapat menyelesaikan sambungan standar dengan proses yang jauh lebih sederhana tanpa harus melakukan seluruh pengaturan model secara manual.
Template yang telah disediakan memungkinkan pengguna memperoleh seluruh manfaat analisis FEA, sekaligus mengurangi kemungkinan kesalahan akibat pengaturan model yang kurang tepat.
Parametric Templates untuk Desain yang Lebih Cepat
Salah satu fitur utama yang mendukung efisiensi tersebut adalah Parametric Templates.

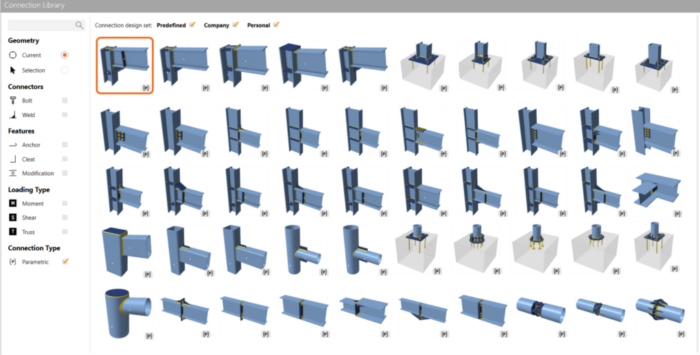

Fitur ini menyediakan berbagai template siap pakai untuk tipe sambungan yang paling sering digunakan, seperti:
- Base plate
- Beam-to-column connection
- Gusset connection
- Dan berbagai sambungan standar lainnya

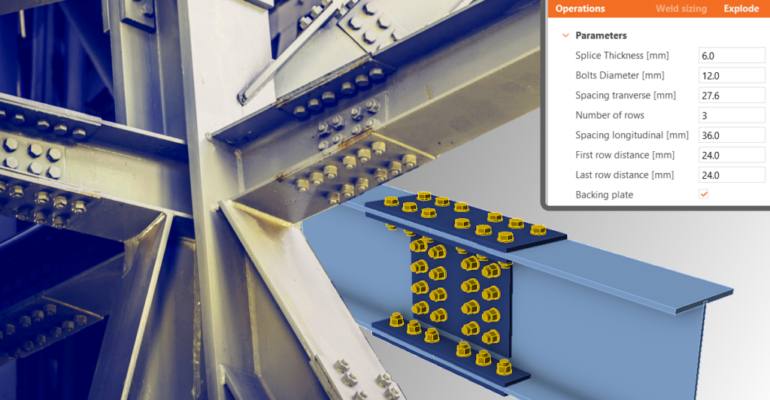

Setiap template telah dilengkapi dengan konfigurasi geometri dan kondisi pembebanan dasar sehingga engineer tidak perlu lagi memulai desain dari awal.
Meskipun telah disiapkan sebelumnya, seluruh parameter tetap dapat disesuaikan dengan kebutuhan proyek sehingga fleksibilitas desain tetap terjaga.
Mengurangi Pengaturan yang Tidak Perlu
Dalam pemodelan konvensional, engineer biasanya harus menentukan berbagai parameter seperti:
- jenis model,
- posisi pembebanan,
- kondisi elemen menerus atau berakhir,
- posisi node,
- hingga keseimbangan gaya pada sambungan.
Bagi engineer yang belum berpengalaman, jumlah pengaturan tersebut dapat terasa cukup rumit.

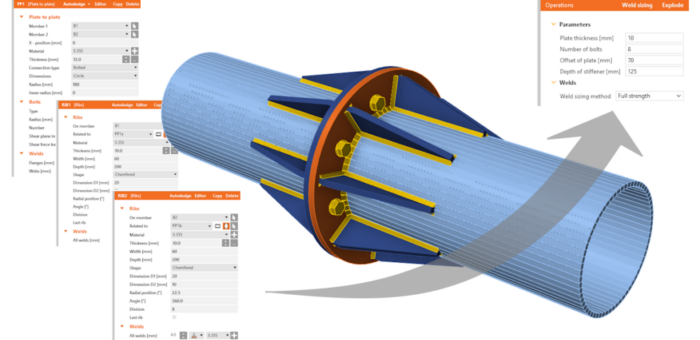

Dengan Parametric Templates, sebagian besar konfigurasi tersebut telah ditentukan sebelumnya sehingga pengguna hanya perlu mengubah beberapa parameter penting sesuai kebutuhan desain.
Pendekatan ini membuat proses pemodelan menjadi jauh lebih sederhana tanpa mengurangi kualitas analisis yang dihasilkan.
Satu Software untuk Semua Jenis Sambungan
Dengan dukungan Parametric Templates, IDEA StatiCa Connection kini mampu menangani seluruh kebutuhan desain sambungan dalam satu software.
Selain sambungan sederhana, engineer juga tetap dapat melakukan analisis untuk berbagai kasus yang lebih kompleks, seperti:
- Sambungan dengan banyak elemen (multiple-member connection)
- Pemeriksaan buckling pada pelat
- Evaluasi kapasitas sambungan
- Analisis kekakuan (stiffness)
- Desain terhadap kondisi kebakaran dan fatigue
- Interaksi beberapa sambungan dalam satu node
Seluruh hasil perhitungan disajikan dalam format laporan yang konsisten sehingga memudahkan proses dokumentasi maupun pemeriksaan desain.
Workflow yang Lebih Efisien dengan Checkbot
Efisiensi desain semakin meningkat ketika IDEA StatiCa Connection digunakan bersama Checkbot.
Workflow yang dilakukan menjadi jauh lebih sederhana, yaitu:
- Mengimpor model struktur dari software analisis global.
- Memilih kombinasi beban yang akan dievaluasi.
- Mengelompokkan sambungan dengan karakteristik yang serupa.
- Memilih Parametric Template yang sesuai untuk setiap kelompok sambungan.
- Menjalankan proses analisis secara otomatis.
Jika terdapat sambungan yang belum memenuhi persyaratan desain, engineer cukup melakukan revisi pada desain utama dalam kelompok tersebut atau memisahkan node tertentu untuk dianalisis secara terpisah.
Pendekatan ini mampu menghemat waktu secara signifikan, terutama pada proyek yang memiliki ratusan hingga ribuan sambungan.
Mempermudah Proses Revisi Proyek
Dalam setiap proyek konstruksi, perubahan desain hampir tidak dapat dihindari.
Ketika model struktur mengalami perubahan, engineer biasanya harus melakukan pengecekan ulang terhadap seluruh sambungan secara manual.
Melalui integrasi dengan Checkbot, gaya dalam dan kombinasi beban akan tetap tersinkronisasi dengan model analisis global sehingga proses revisi dapat dilakukan jauh lebih cepat dan akurat.
Engineer tidak lagi perlu memasukkan data secara berulang atau melakukan pengecekan manual untuk setiap perubahan yang terjadi.
Kesimpulan
Desain sambungan baja tidak selalu berkaitan dengan kasus yang kompleks. Sebagian besar pekerjaan engineer justru berasal dari sambungan standar yang memerlukan proses desain yang cepat, akurat, dan mudah direvisi.
Melalui IDEA StatiCa Connection dan Parametric Templates, engineer dapat menggunakan satu workflow yang sama untuk menangani seluruh jenis sambungan, mulai dari konfigurasi sederhana hingga yang paling kompleks.
Hasilnya adalah proses desain yang lebih efisien, risiko kesalahan yang lebih rendah, serta dokumentasi yang konsisten di setiap proyek. Dengan demikian, engineer dapat mengalokasikan lebih banyak waktu untuk menyelesaikan tantangan desain yang benar-benar membutuhkan perhatian lebih.
