The Jakarta International Velodrome
Jakarta | Steel | BIM Link | Connection
Mott MacDonald – Perusahaan konsultan internasional – menggunakan IDEA StatiCa dalam melakukan analisis serta desain sambungan earthquake resistant yang kompleks untuk proyek yang sangat ikonik dan menantang – Jakarta International Velodrome, yang digunakan dalam melaksanakan 18th Asian Games pada tahun 2018.
About the Velodrome

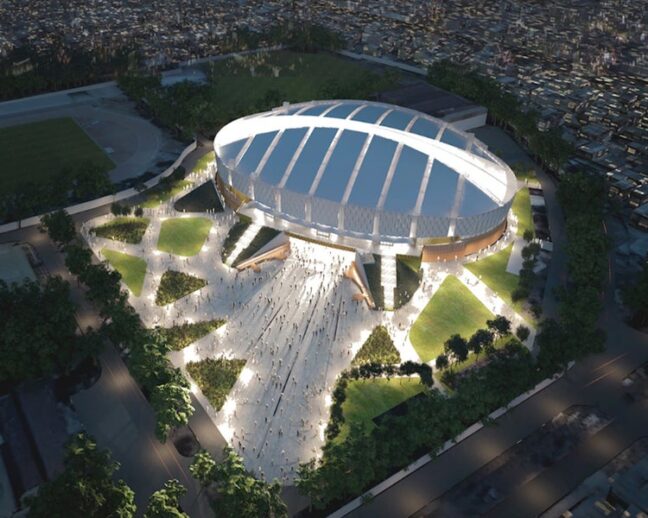

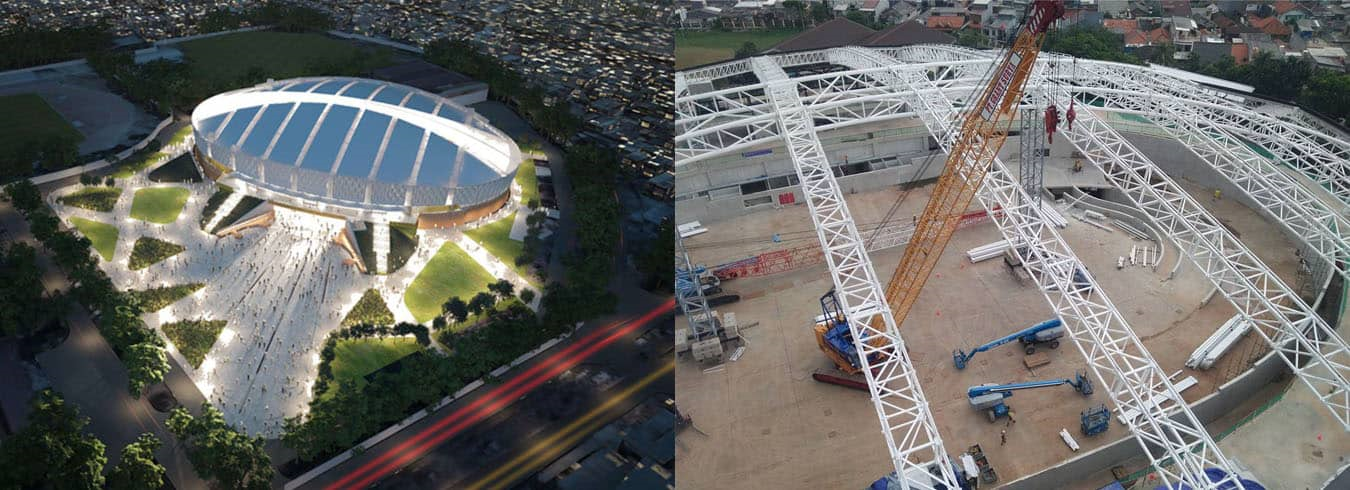

Jakarta International Velodrome dibangun untuk 18th Asian Games yang berlangsung pada bulan Agustus 2018. Jakarta International Velodrome adalah struktur permanen dan tertutup sepenuhnya dilengkapi dengan Union Cyclist International (UCI) standard timber track yang didesain oleh track specialist, Ralph Schuerman. Biaya dan waktu adalah unsur yang penting dalam pembangunan Velodrome tersebut, dengan waktu 2 tahun untuk mendesain serta budget 40 juta USD (setengah dari UCI Standard Velodrome pada umumnya).

Tantangan tersebut ditangani oleh kontraktor ES Global, yaitu global leader dalam pembangunan venue sementara, Bersama dengan Cox Architects, dan Mott MacDonald memberikan solusi untuk kebutuhan teknis dalam melaksanakan proyek ini berserta dengan tantangannya.

Design workflow and BIM Collaboration
Proyek ini adalah contoh bagus dari proses desain yang efesien dengan menggunakan teknologi digital, dan penggunaan BIM di mana kedua hal tersebut menjadi poin yang sangat penting dalam suksesnya pengerjaan proyek Jakarta International Velodrome. Dikarenakan proyek ini dikerjakan oleh tim desain yang tersebar di 5 negara dan 3 benua, maka diperlukannya kerja sama serta pertukaran data yang seamless.

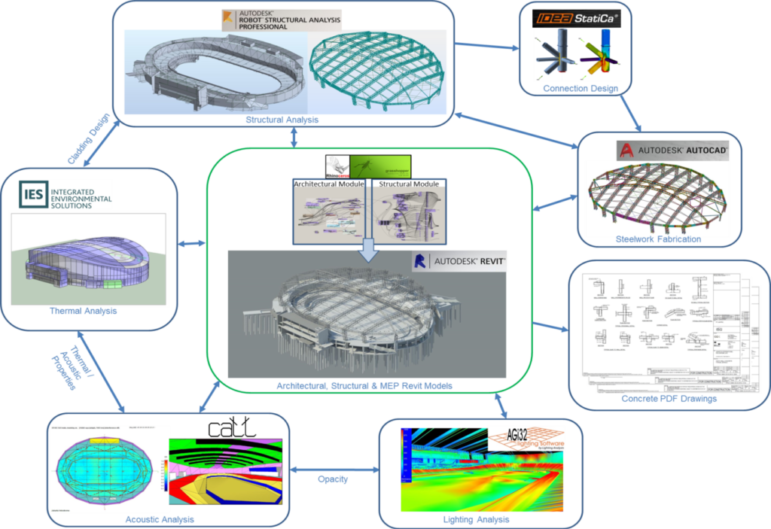

Mott MacDonald membuat common data environment dengan menggunakan software ProjectWise, di mana semua tim desain beserta dengan arsitek dan kontraktor dapat mengakses dan membagikan data desain digital mereka. Dengan menggunakan data yang sana untuk setiap model, maka dapat mengurangi potensi serta kemungkinan adanya masalah koordinasi yang mana dapat menyebabkan keterlambatan pengerjaan lapangan atau penambahan biaya.
Autodesk digunakan untuk desain arsitektural serta desain structural dari struktur utama, sedangkan REVIT digunakan sebagai central platform dan data management tool, untuk bertukar informasi antara model analisis yang berbeda. Dengan menggunakan model yang sama untuk analisis yang berbeda, Mott McDonald dapat melakukan truly integrated design, sebagai contohnya integrasi dari air supply ducts yang sekaligus digunakan sebagai acoustic baffles.
IDEA StatiCa berperan penting dalam proses pekerjaan kolaboratif ini, dengan bantuan BIM Links terhadap Autodesk (Robot dan REVIT), pertukaran informasi menjadi sangat mudah dan dapat menghemat banyak waktu serta tenaga.

Innovative design with IDEA StatiCa

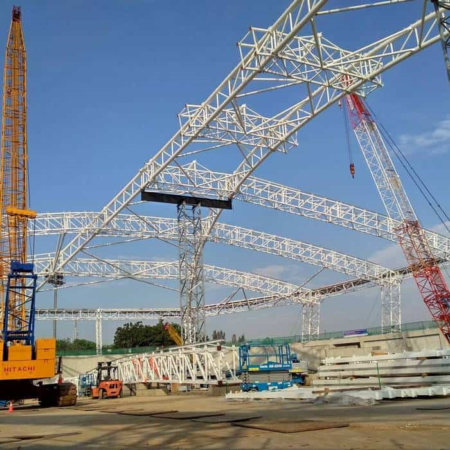

Inovasi juga merupakan poin penting dalam proyek ini, dikarenakan sedikitnya jumlah contoh yang dapat dijadikan acuan penggunaan modular design dalam bentang yang panjang serta geometri venue olahraga yang kompleks. Hal itu mengakibatkan bukan hanya diperlukannya inovasi dalam proses desain, tetapi diperlukannya juga inovasi dalam lingkup pekerjaan Mott MacDonald. Hal tersebut termasuk pekerjaan desain sambungan baja, desain pekerjaan sementara, dan erection analysis, yang di mana bukanlah hal umum dalam lingkup pekerjaan desain gedung.

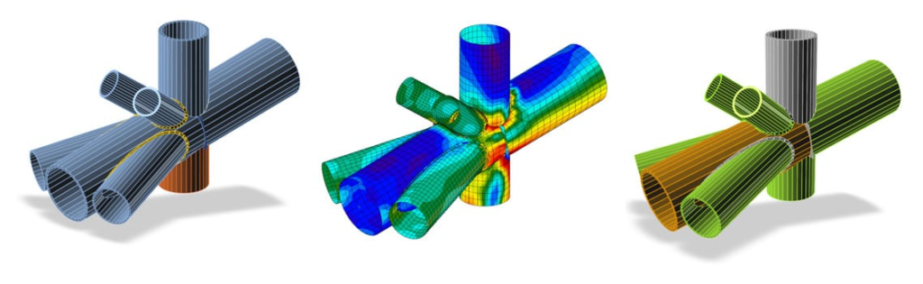

Saat teknologi digital menjadi pusat dari pekerjaan tersebut, maka penggunaan IDEA StatiCa sebagai inovasi software berbasis metode elemen hingga untuk melakukan analisis serta desain kompleks dari sambungan tahan gempa, dapat mengurangi jumlah modifikasi dari komponen baja yang sudah ada bila dibandingkan dengan system desain tradisional. Hal tersebut berhasil mengurangi biaya serta waktu pengerjaan proyek, dan yang terpenting adalah dapat mengakomodasi penggunaan elemen serta komponen yang sudah pernah digunakan sebelumnya dalam London Olympic venues.

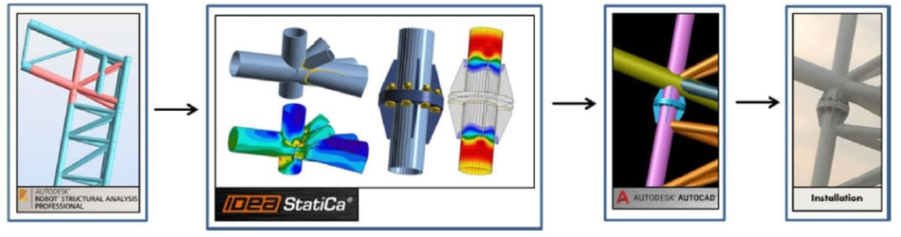

BIM Links dengan software Autodesk yang sudah terintegrasi di dalam IDEA StatiCa juga membantu dalam mencapai pekerjaan desain yang lebih cepat: konfigurasi joint di-import dari Autodesk Robot, (cross section, orientation, dan juga gaya dalam) yang selanjutnya didesain dan dilakukan code check di dalam IDEA StatiCa. Setelah itu penyesuaian detail desain dikembalikan ke AutoCAD, di mana model serta gambar detail yang diperlukan untuk pemasangan dibuat.

Tonton webinar kami untuk melihat proses pemodelan dan checking sambungan struktur baja ini
Workflow lengkap dari model Jakarta International Velodrome, pembebanan, dan checking dari sambungan struktur baja pada salah satu seri webinar Connection Wednesdays pada 29/11/2017.
