General Anchoring Shapes and Options: Desain Anchoring yang Lebih Fleksibel dan Realistis di IDEA StatiCa
Steel | Connection
Dalam desain sambungan baja ke beton, kondisi di lapangan sering kali jauh lebih kompleks dibanding model standar. Engineer tidak hanya menghadapi base plate simetris pada pondasi sederhana, tetapi juga berbagai kondisi khusus seperti:
- anchoring tidak simetris,
- posisi anchor dekat tepi beton,
- base plate yang hanya bertumpu sebagian,
- anchoring pada dinding beton,
- railing balkon,
- hingga sambungan kantilever.

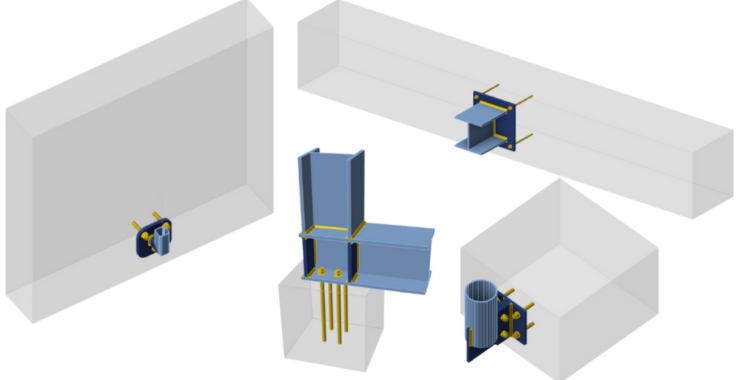

Karena itu, workflow anchoring modern membutuhkan fleksibilitas modeling yang lebih tinggi agar perilaku struktur dapat direpresentasikan secara realistis. Melalui fitur General Anchoring Shapes and Options, IDEA StatiCa membantu engineer memodelkan berbagai kondisi anchoring kompleks dengan lebih mudah, detail, dan efisien.
Cara Memodelkan Sambungan Baja ke Beton

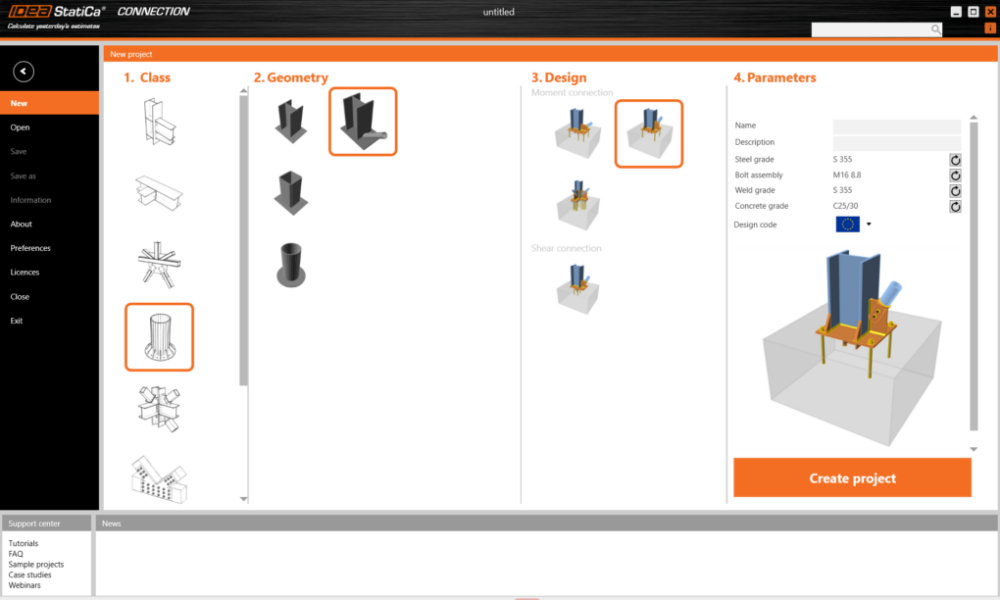

Pendekatan pertama memiliih connection yang telah disediakan oleh template sambungan IDEA StatiCa seperti:
- moment connection,
- shear connection,
- footing dengan bracing,
- maupun footing tanpa bracing.
Workflow ini cocok digunakan untuk koneksi standar yang umum dijumpai dalam proyek struktur baja.
Menggunakan Base Plate Operation

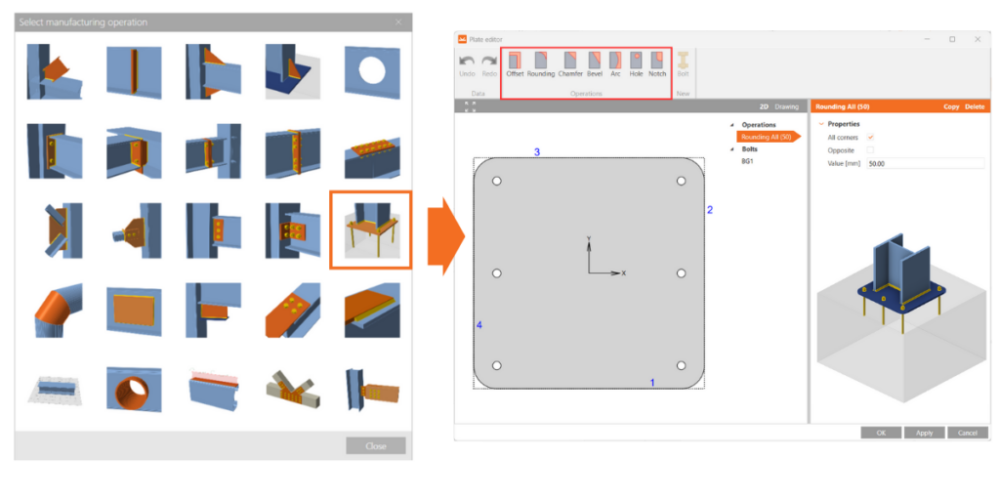

Pendekatan kedua menggunakan Base Plate operation.
Metode ini digunakan ketika:
- base plate tegak lurus terhadap elemen baja yang di-anchor.
Pada workflow ini:
- anchor akan dibuat secara otomatis,
- bentuk base plate dapat dimodifikasi,
- termasuk membuat sudut melengkung,

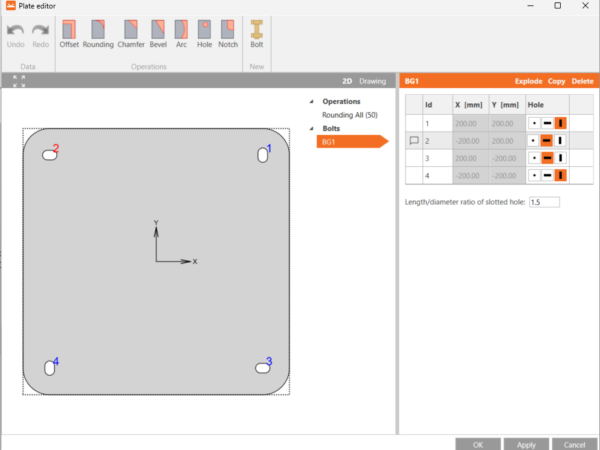

- maupun slotted holes untuk anchor.
Pendekatan ini membantu engineer membuat model yang lebih sesuai dengan kondisi fabrikasi dan pemasangan aktual.
Modeling untuk Base Plate dengan Sudut Khusus
Pada beberapa kasus, base plate tidak berada tegak lurus terhadap elemen baja.
Dalam kondisi seperti ini, modeling dilakukan menggunakan:

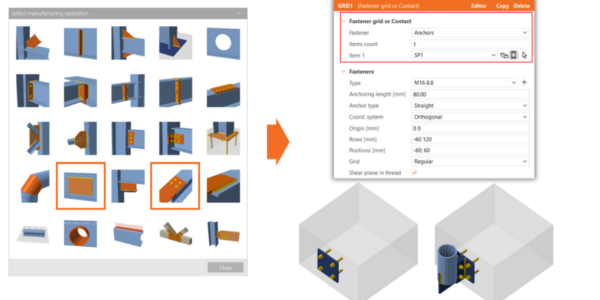

- Stiffening Plate operation,
- serta Fastener Grid atau Contact operation untuk anchor.
Stiffening plate dapat ditempatkan pada sudut tertentu sesuai kebutuhan desain, sedangkan fastener grid diubah menjadi tipe Anchor.
Pendekatan ini sangat berguna untuk:
- railing balkon,
- support miring,
- maupun koneksi kantilever.
Integrasi dengan Software CAD melalui BIM Link
Jika sambungan telah dimodelkan sebelumnya pada software CAD atau BIM, engineer juga dapat meng-import desain anchoring secara langsung menggunakan BIM links.
Workflow ini membantu:
- mengurangi pekerjaan modeling ulang,
- mempercepat proses desain,
- dan meminimalkan human error.
Concrete Block yang Lebih Fleksibel

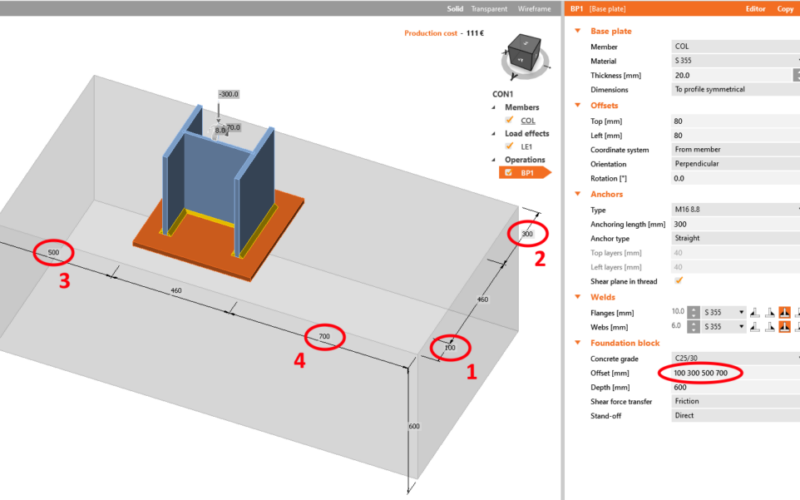

Pada IDEA StatiCa, concrete block secara default berbentuk persegi panjang. Namun dimensinya dapat dimodifikasi menggunakan offset pada setiap sisi.
Engineer dapat:
- membuat offset seragam,
- offset simetris,
- maupun offset berbeda pada tiap sisi.
Dengan pendekatan ini, berbagai bentuk concrete support dapat dimodelkan seperti:
- pondasi,
- dinding beton,
- balok beton,
- kolom,
- slab,
- hingga elemen miring.
Partial Supported Base Plate

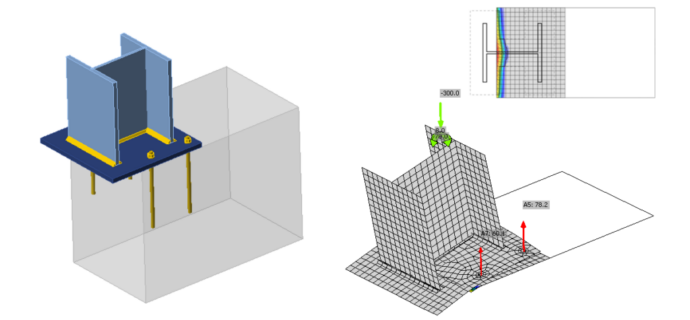

Fitur offset juga memungkinkan engineer membuat partially supported base plate menggunakan nilai offset negatif.
Sebagai contoh:
- sebagian flange baja dapat dibuat menggantung,
- atau base plate dibuat lebih besar dari area tumpuan beton.
Kondisi ini sangat umum terjadi pada proyek eksisting maupun retrofit structure.
Jenis Anchor yang Didukung

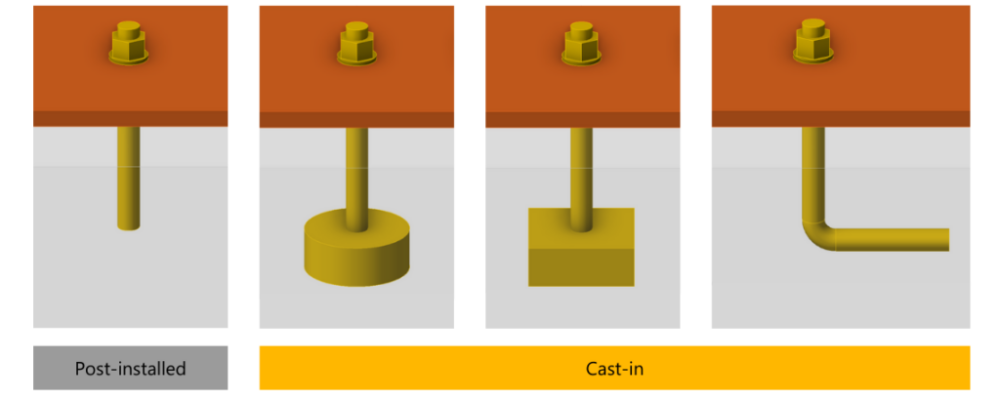

IDEA StatiCa mendukung berbagai jenis anchor seperti:
- straight anchors,
- headed anchors,
- hooked anchor bolts,
- circular washer plate,
- rectangular washer plate.
Engineer dapat mengubah:
- diameter,
- panjang,
- material,
- hingga konfigurasi anchor.
Secara default:
- straight anchor dianggap sebagai post-installed,
- sedangkan anchor dengan hook atau washer plate dianggap cast-in-place.
Perbedaan ini penting karena memengaruhi proses code-check dan perilaku anchoring.
Metode Transfer Gaya Geser
Dalam desain anchoring, transfer gaya geser menjadi salah satu aspek paling penting.
Di IDEA StatiCa, terdapat tiga metode utama transfer shear:
1. Friction
Metode default menggunakan gaya gesek antara:
- base plate,
- grout,
- dan beton.

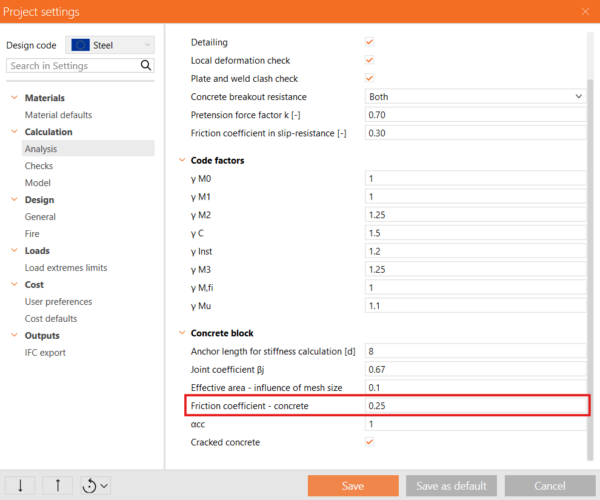

Nilai friction coefficient dapat diatur sesuai jenis grout yang digunakan.

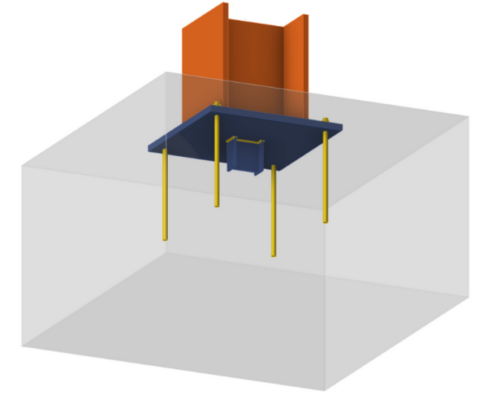

2. Shear Lug
Shear lug berupa elemen baja tambahan yang dilas pada bagian bawah base plate untuk mentransfer gaya geser ke beton.
Engineer dapat menentukan:
- panjang embedment,
- posisi eksentris,
- maupun rotasi shear lug.
Pemeriksaan dilakukan berdasarkan:
- steel resistance,
- serta concrete bearing resistance.
3. Anchor Shear Transfer
Metode lainnya adalah mentransfer shear langsung melalui anchor.
Pendekatan ini umum digunakan pada sambungan dengan gaya lateral tinggi atau kondisi tertentu yang tidak memungkinkan transfer melalui friction.
Stand-Off pada Base Plate

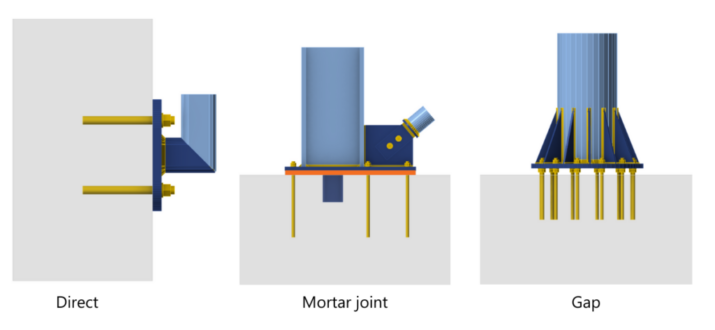

Terdapat tiga opsi hubungan antara base plate dan concrete block:
- Direct contact
- Mortar joint / grout
- Gap
Pada grout connection, engineer harus menentukan friction coefficient sesuai kondisi aktual. Sedangkan gap digunakan untuk mencegah kontak langsung demi mengurangi risiko korosi.
Analisis gaya dilakukan menggunakan finite element analysis sehingga perilaku bending anchor dapat dihitung lebih realistis berdasarkan kekakuan anchor dan base plate.

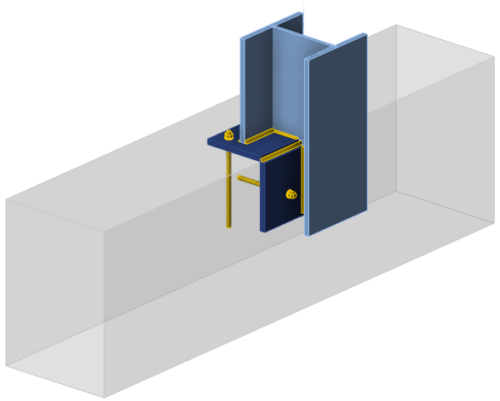

Anchoring pada Banyak Permukaan Beton
Salah satu fitur paling menarik adalah kemampuan anchoring pada beberapa permukaan concrete block sekaligus.
Engineer dapat membuat:
- anchor pada bidang horizontal,
- maupun vertikal
dalam satu concrete block yang sama.
Hal ini sangat berguna untuk:
- support equipment,
- bracket,
- railing,
- maupun koneksi kompleks multi-arah.
Penempatan Base Plate pada Surface Tertentu

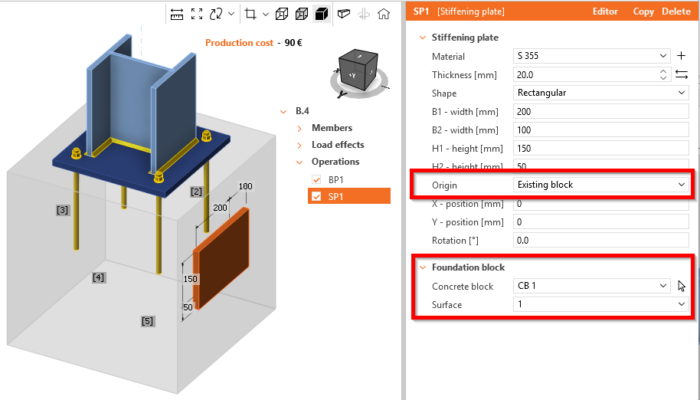

Saat menggunakan existing concrete block, engineer dapat menentukan surface tertentu untuk pemasangan base plate.
Software juga secara otomatis:
- mengenali permukaan beton,
- membuat subsoil model,
- serta menggunakan ulang properti anchor sebelumnya.
Workflow ini membantu meningkatkan efisiensi modeling sekaligus konsistensi analisis.
Stiffener untuk Menambah Kekakuan

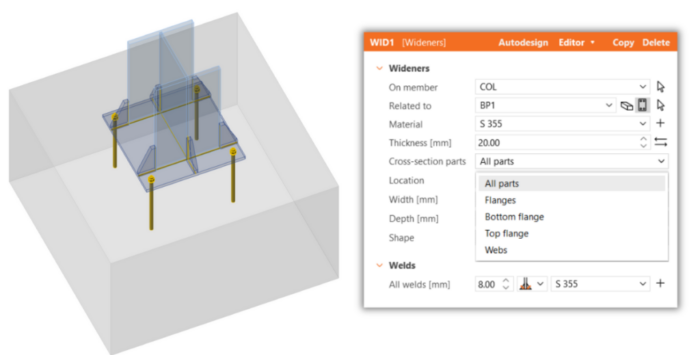

Untuk meningkatkan kekuatan sambungan, engineer dapat menambahkan stiffener menggunakan:
- Rib operation,
- atau Widener operation.
Rib cocok untuk satu elemen tertentu, sedangkan Widener dapat digunakan pada beberapa bagian penampang sekaligus.
Pengaturan Concrete Check yang Lebih Fleksibel
Engineer juga dapat mengatur:
- cracked concrete,
- uncracked concrete,
- hingga menonaktifkan concrete cone breakout check.
Fitur ini sangat berguna pada kondisi:
- anchor dekat tepi beton,
- concrete wall tipis,
- maupun struktur dengan reinforcement khusus.
Jika diperlukan analisis beton yang lebih detail, model dapat diekspor ke aplikasi Detail untuk analisis 3D reinforcement dan concrete behavior.
Connection Design yang Semakin Realistis
Perkembangan fitur anchoring pada IDEA StatiCa menunjukkan bagaimana connection design modern semakin bergerak menuju workflow yang lebih realistis dan berbasis perilaku aktual struktur.
Engineer kini tidak hanya melakukan code-checking, tetapi juga dapat memahami:
- distribusi gaya,
- perilaku anchor,
- interaksi beton,
- load path,
- hingga perilaku sambungan secara menyeluruh.
Dengan workflow yang lebih fleksibel dan terintegrasi, proses desain menjadi:
- lebih cepat,
- lebih aman,
- lebih akurat,
- dan lebih representatif terhadap kondisi nyata di lapangan.
