Bekerja Lebih Cerdas: 3 Cara Mempercepat Desain Sambungan Baja dengan IDEA StatiCa
Steel | Connection
Mengelola puluhan hingga ratusan sambungan baja dalam satu proyek bukanlah pekerjaan yang sederhana. Proses pemodelan yang berulang, perubahan desain di tahap akhir, hingga pemeriksaan sambungan secara manual sering kali menghabiskan banyak waktu dan sumber daya.
Melalui IDEA StatiCa, engineer dapat menyederhanakan proses desain sambungan baja dengan berbagai fitur yang dirancang untuk mengurangi pekerjaan berulang, mempercepat analisis, serta meningkatkan efisiensi workflow secara keseluruhan.
Tiga fitur utama yang berperan besar dalam meningkatkan produktivitas adalah Checkbot, Parametric Templates, dan Connection Wizard. Ketiganya membantu engineer bekerja lebih cepat tanpa mengurangi akurasi maupun kualitas desain.
Checkbot – Kelompokkan dan Analisis Banyak Sambungan Sekaligus

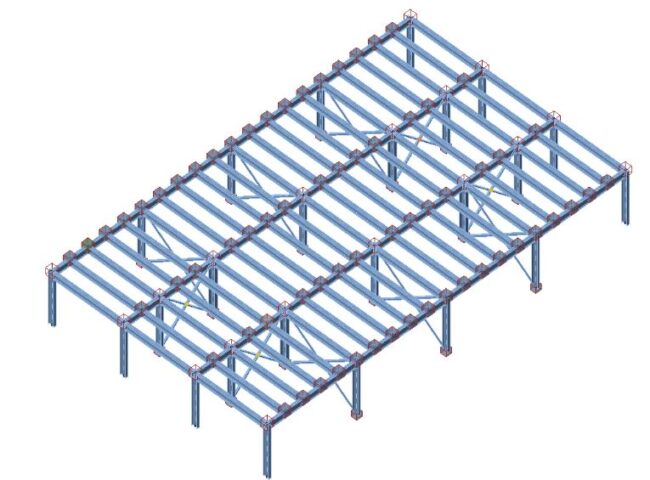

Dalam sebuah proyek, sering kali terdapat banyak sambungan dengan konfigurasi yang sama, misalnya base plate pada setiap kolom atau sambungan balok-ke-balok yang berulang di beberapa area bangunan.
Apabila setiap sambungan harus dimodelkan dan diperiksa satu per satu, waktu yang dibutuhkan tentu akan sangat besar.

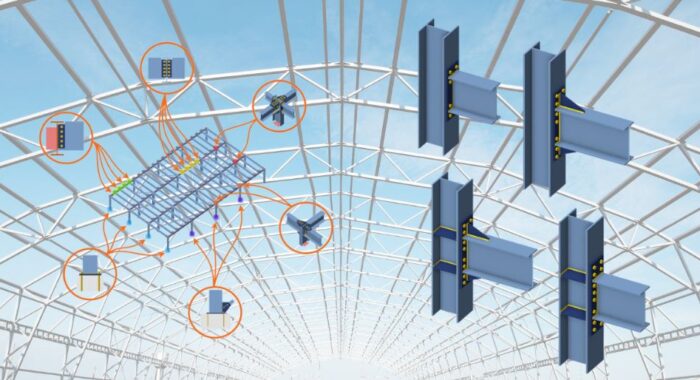

Melalui IDEA StatiCa Checkbot, sambungan-sambungan yang memiliki geometri serupa dapat dikelompokkan sehingga engineer hanya perlu mendesain satu sambungan sebagai referensi.
Selanjutnya, desain tersebut dapat diterapkan secara otomatis ke seluruh kelompok sambungan yang memiliki karakteristik sama.

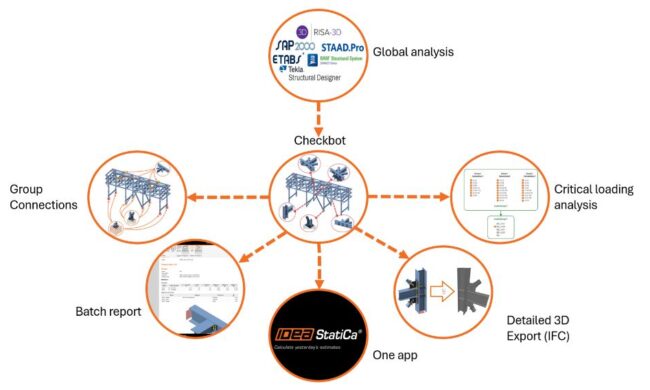

Cara Kerja Checkbot
Checkbot secara otomatis mengenali sambungan berdasarkan jumlah elemen struktur dan jenis penampang yang digunakan.
Setelah satu sambungan referensi selesai dibuat, Checkbot akan:
- menerapkan desain ke seluruh sambungan dalam grup,
- menjalankan analisis dan code-check untuk setiap load combination,
- menghasilkan laporan untuk seluruh sambungan,
- serta mengekspor model ke format IFC untuk kebutuhan BIM tanpa harus keluar dari Checkbot.
Menghemat Waktu Hingga Lebih dari 50%
Banyak perusahaan engineering telah memanfaatkan Checkbot untuk mengurangi pekerjaan yang bersifat repetitif.
Dengan mengelompokkan sambungan yang serupa dan melakukan analisis secara bersamaan, waktu pengerjaan dapat berkurang hingga 50–60% dibandingkan workflow konvensional.
Fitur ini sangat efektif pada proyek dengan banyak sambungan berulang, seperti sambungan balok-ke-kolom maupun base plate pada bangunan bertingkat.

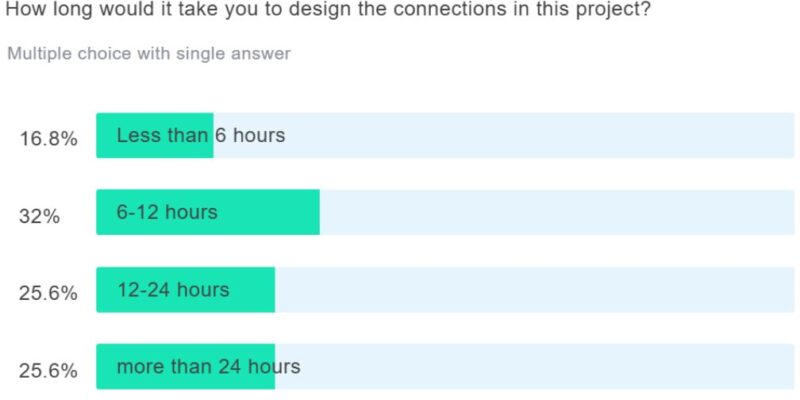

Dalam sebuah webinar IDEA StatiCa, para peserta ditanya berapa lama waktu yang biasanya dibutuhkan untuk mendesain sekitar 200 sambungan baja.
Hasilnya menunjukkan bahwa:
- lebih dari 80% engineer membutuhkan waktu lebih dari 6 jam,
- sementara sekitar 25% bahkan memperkirakan lebih dari 24 jam.

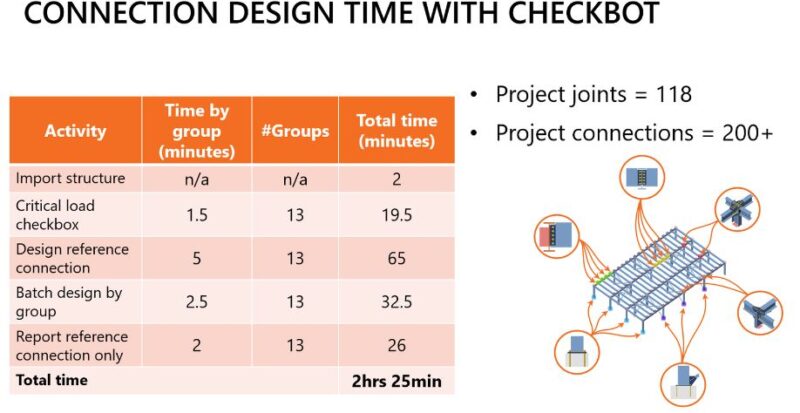

Dengan memanfaatkan Checkbot, pekerjaan yang sama dapat diselesaikan hanya dalam 2 jam 25 menit.
Parametric Templates – Standarisasi Desain Menjadi Lebih Cepat
Tidak semua sambungan baja memiliki tingkat kompleksitas yang tinggi. Sebagian besar proyek justru terdiri dari sambungan-sambungan standar dengan sedikit variasi dimensi.
Untuk kondisi seperti ini, Parametric Templates menjadi solusi yang sangat efektif.
IDEA StatiCa menyediakan berbagai template siap pakai untuk jenis sambungan yang umum digunakan, seperti:
- Shear Tab
- Moment End Plate
- Gusset Plate
- Base Plate
- dan berbagai tipe sambungan lainnya.

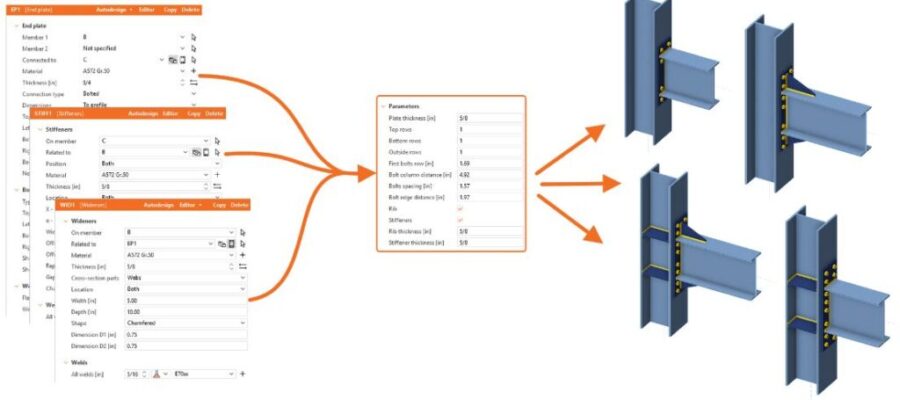

Template tersebut bersifat parametrik, sehingga engineer hanya perlu mengubah beberapa parameter penting seperti:
- ukuran profil,
- ketebalan pelat,
- dimensi sambungan,
- maupun ukuran baut.
Seluruh logika desain tetap dipertahankan sehingga engineer tidak perlu membuat model dari awal.
Membuat Template Sesuai Standar Perusahaan
Selain menggunakan template bawaan, engineer juga dapat membuat template sendiri sesuai standar perusahaan atau proyek.
Fitur ini sangat bermanfaat apabila perusahaan sering menggunakan tipe sambungan yang sama dengan sedikit modifikasi.
Cukup tentukan parameter yang ingin diubah, simpan sebagai template, lalu gunakan kembali pada proyek berikutnya.
Dengan pendekatan ini, proses pemodelan yang biasanya memerlukan waktu 20–30 menit dapat dipersingkat menjadi hanya sekitar 5–10 menit, terutama untuk sambungan yang berulang.
Connection Wizard – Memulai Desain Lebih Cepat
Memulai desain dari halaman kosong sering kali membuat engineer harus mencari kembali file lama atau memilih template secara manual.

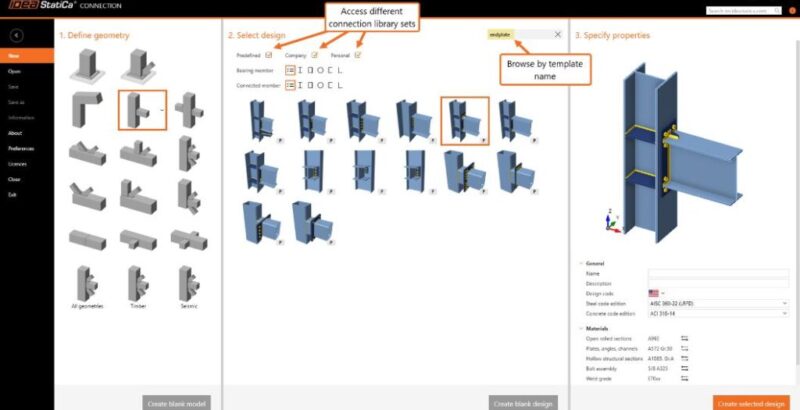

Melalui Connection Wizard, IDEA StatiCa menyediakan proses awal yang jauh lebih sederhana.
Engineer cukup memilih jenis geometri sambungan yang diinginkan, kemudian sistem akan menampilkan template yang paling sesuai, termasuk template yang pernah dibuat sebelumnya.
Workflow yang Lebih Praktis
Connection Wizard membantu engineer dengan cara:
- memilih template berdasarkan geometri sambungan,
- menampilkan template buatan sendiri secara otomatis,
- mengurangi waktu pencarian file lama,
- mempercepat proses memulai desain sambungan baru.
Karena seluruh template telah terintegrasi langsung dalam workflow, engineer dapat langsung memulai pekerjaan tanpa harus membuka banyak folder atau mencari model proyek sebelumnya.
Fitur ini sangat membantu perusahaan yang memiliki standar desain internal sehingga seluruh engineer dapat menggunakan template yang sama secara konsisten.
Fokus pada Pekerjaan Engineering yang Lebih Penting
Sebagian besar waktu dalam desain sambungan sebenarnya dihabiskan untuk pekerjaan yang berulang.
Mulai dari geometri yang sama, kombinasi beban yang serupa, hingga revisi desain yang terus berubah selama proyek berlangsung.
Melalui kombinasi Checkbot, Parametric Templates, dan Connection Wizard, IDEA StatiCa membantu mengotomatisasi seluruh proses tersebut sehingga engineer dapat lebih fokus pada pengambilan keputusan teknis dibandingkan pekerjaan administratif yang berulang.
Fokus pada Pekerjaan Engineering yang Lebih Penting
Efisiensi dalam desain sambungan baja tidak hanya ditentukan oleh kecepatan analisis, tetapi juga oleh workflow yang digunakan.
Melalui Checkbot, engineer dapat mengelompokkan dan menganalisis banyak sambungan sekaligus. Parametric Templates mempercepat pembuatan sambungan standar dengan tetap menjaga konsistensi desain, sementara Connection Wizard membantu memulai proyek baru dengan lebih cepat menggunakan template yang sudah tersedia.
Dengan memanfaatkan ketiga fitur tersebut, engineer tidak hanya menghemat waktu pengerjaan, tetapi juga meningkatkan produktivitas, menjaga konsistensi desain, serta mengurangi risiko kesalahan akibat proses pemodelan yang dilakukan berulang kali.
Bekerja lebih cepat memang penting, tetapi bekerja lebih cerdas adalah kunci untuk menyelesaikan proyek secara lebih efisien.
