Mengapa Connection Design Menjadi Tantangan Terbesar dalam Proyek Baja?
Steel | Connection
Dalam dunia konstruksi baja, connection design sering kali menjadi bagian paling memakan waktu sekaligus paling menantang dalam keseluruhan proses desain struktur. Meskipun hanya sebagian kecil dari total elemen struktur, sambungan baja memiliki kompleksitas yang jauh lebih tinggi dibanding yang banyak orang bayangkan.
Berdasarkan riset terbaru terhadap lebih dari 600 structural engineer di berbagai negara, ditemukan fakta menarik: sekitar 20% sambungan baja dalam sebuah proyek justru menghabiskan hampir 70% waktu yang dialokasikan untuk connection design.
Angka ini menunjukkan satu hal penting tantangan terbesar dalam proyek baja bukan hanya pada analisis struktur utama, tetapi pada bagaimana sambungan tersebut dirancang, dicek, dan didokumentasikan dengan benar.
Connection Design: Bagian Kecil dengan Dampak Besar

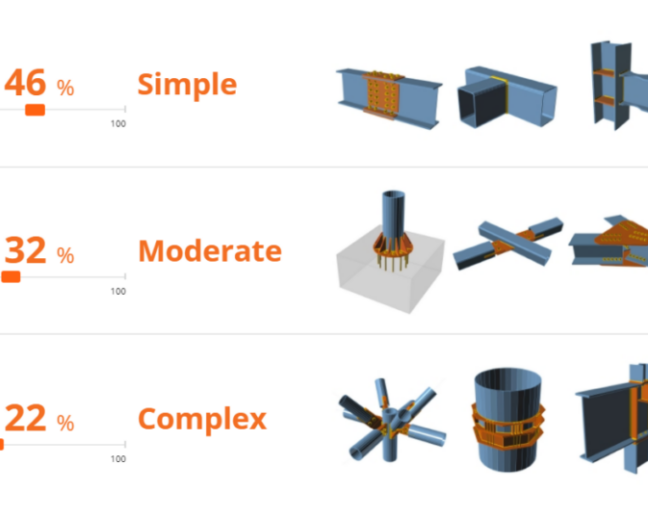

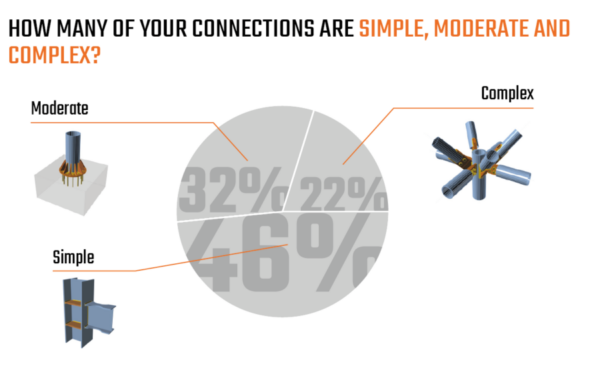

Dalam sebuah proyek baja rata-rata, komposisi sambungan biasanya terdiri dari:
- 46% simple connections
- 32% moderate connections
- 22% complex connections
Sekilas, complex connection hanya mengambil porsi kecil dari total sambungan. Namun kenyataannya, justru sambungan inilah yang paling banyak menyita waktu engineer.
Untuk simple connection, proses desain hingga code-checking umumnya membutuhkan sekitar 17 menit. Tetapi untuk complex connection, waktunya dapat meningkat menjadi berjam-jam. Rata-rata engineer membutuhkan sekitar 214 menit hanya untuk satu sambungan kompleks.
Artinya, sebagian besar waktu engineer habis bukan untuk elemen struktur utama, melainkan untuk memastikan sambungan dapat bekerja dengan aman, memenuhi standar, dan siap didokumentasikan.
Mengapa Connection Design Sangat Memakan Waktu?
Berbeda dengan analisis struktur biasa, connection design berada di antara dua dunia:
- analytical model (gaya dan pembebanan),
- structural/detailing model (geometri sambungan dan komponennya).
Karena itu, engineer sering harus berpindah-pindah software, melakukan input ulang data, hingga membuat model sambungan secara manual. Workflow seperti ini bukan hanya memakan waktu, tetapi juga meningkatkan risiko human error.

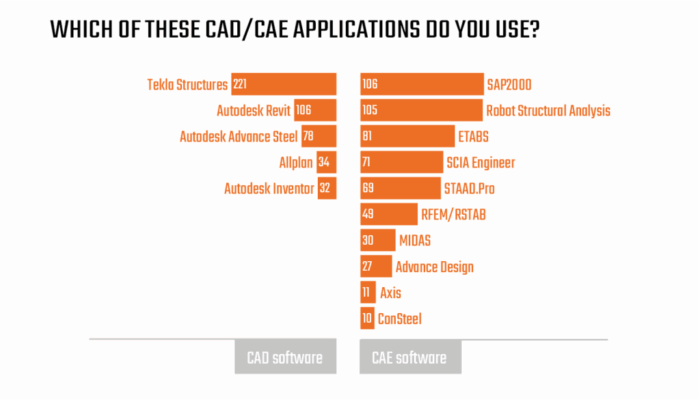

Banyak engineer menggunakan kombinasi software seperti:
- Tekla Structures untuk detailing,
- SAP2000,
- STAAD.Pro,
- Autodesk Robot Structural Analysis
Kombinasi software di atas untuk analisis struktur. Namun tantangannya muncul ketika data dari software tersebut harus dipindahkan kembali ke software connection design secara manual. Di sinilah integrasi BIM workflow mulai menjadi kebutuhan, bukan lagi sekadar fitur tambahan.
34% Waktu Engineer Habis untuk Sambungan

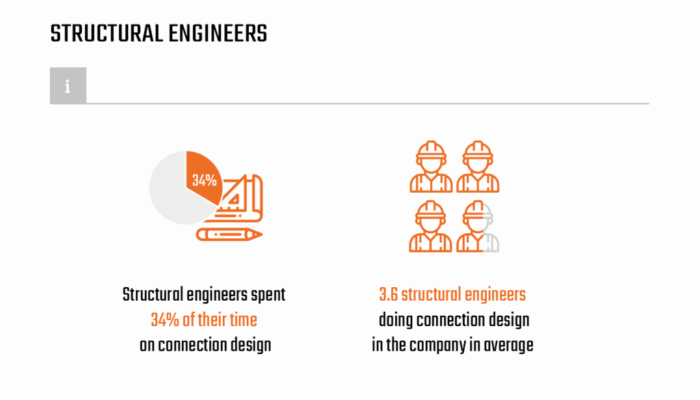

Data dari para responden menunjukkan bahwa connection design menghabiskan sekitar 34% total waktu kerja engineer. Jika diasumsikan satu engineer bekerja 160 jam per bulan, maka sekitar 54 jam digunakan hanya untuk:
- pre-design,
- perhitungan,
- revisi,
- pembuatan report,
- sketch,
- hingga detailing sambungan.
Dalam satu kantor dengan rata-rata 3–4 structural engineer, total waktunya bisa mencapai lebih dari 2300 jam per tahun hanya untuk pekerjaan connection design, dan itu terjadi sebelum workflow yang lebih efisien diterapkan.
Efisiensi Bukan Lagi Sekadar “Lebih Cepat”
Banyak engineer awalnya berpikir software connection design hanya membantu mempercepat perhitungan. Padahal dampaknya jauh lebih besar dari itu. Dengan workflow yang terintegrasi, engineer dapat:
- mengurangi repetitive modeling,
- meminimalkan input ulang data,
- mempercepat revisi desain,
- menghasilkan report lebih cepat,
- dan mengurangi risiko kesalahan koordinasi.
Salah satu insight paling menarik dari studi ini adalah bagaimana penggunaan BIM link mampu memberikan tambahan efisiensi:
- penggunaan CAD BIM link dapat menghemat waktu sekitar 5–10%,
- sedangkan integrasi dengan software FEA dapat menghemat hingga sekitar 15%.
Semua itu berasal dari satu hal sederhana: engineer tidak perlu membuat ulang model sambungan dari nol.
Efisiensi Bukan Lagi Sekadar “Lebih Cepat”
Efisiensi terbesar justru terjadi pada complex connection.

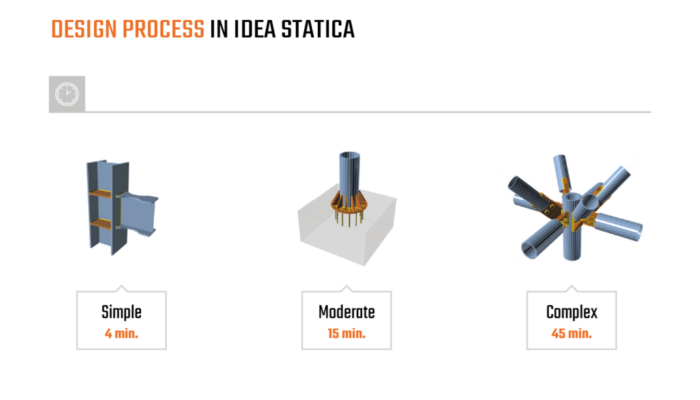

Dalam studi tersebut, penggunaan workflow modern seperti IDEA StatiCa mampu memangkas waktu desain sambungan kompleks hingga 83%.
Ini sangat signifikan karena sambungan kompleks biasanya menjadi tantangan besar dalam proyek baja.
Ketika proses connection design menjadi lebih cepat, dampaknya terasa ke seluruh proyek:
- revisi dapat dilakukan lebih cepat,
- koordinasi antar divisi menjadi lebih mudah,
- engineer memiliki lebih banyak waktu untuk engineering judgement,
- tekanan deadline dapat berkurang secara signifikan.
Nilai Seorang Structural Engineer
Menariknya, riset ini juga menyoroti hal lain yang sering terlupakan: nilai pekerjaan engineer itu sendiri.
Connection design bukan hanya soal menghitung baut atau pelat sambungan. Engineer bertanggung jawab memastikan struktur aman, buildable, ekonomis, dan memenuhi code. Karena itu, efisiensi workflow bukan berarti mengurangi peran engineer. Justru sebaliknya workflow yang baik memungkinkan engineer fokus pada keputusan teknis yang lebih penting daripada pekerjaan repetitif.
Sudah Saatnya Workflow Connection Design Berubah
Selama lebih dari 20 tahun terakhir, perkembangan connection design bisa dibilang tidak mengalami banyak perubahan signifikan. Banyak engineer masih menggunakan workflow lama yang memakan waktu dan melelahkan.
Padahal, tantangan proyek modern terus berkembang:
- deadline semakin ketat,
- kompleksitas struktur meningkat,
- revisi semakin cepat,
- dan kebutuhan koordinasi BIM semakin tinggi.
Karena itu, pertanyaan terbesarnya bukan lagi “apakah workflow lama masih bisa dipakai?”, tetapi:
berapa banyak waktu, biaya, dan potensi engineering yang sebenarnya hilang setiap tahunnya karena workflow yang tidak efisien?
Connection design akan selalu menjadi salah satu bagian paling krusial dalam proyek baja. Namun dengan workflow dan tools yang tepat, proses tersebut tidak harus menjadi tantangan terbesar dalam proyek. Structural engineer layak mendapatkan proses kerja yang lebih efisien, lebih modern, dan lebih terintegrasi.
