Advanced Anchoring Design: Inovasi Baru dalam Desain Anchor di IDEA StatiCa
Steel | Connection
Dalam desain struktur baja, anchoring sering menjadi salah satu bagian paling kritis namun kompleks untuk dianalisis. Sambungan antara baja dan beton tidak hanya harus mampu menahan gaya tarik dan geser, tetapi juga memastikan distribusi gaya terjadi secara aman sesuai perilaku aktual struktur.
Pada praktiknya, desain anchor sering melibatkan banyak tantangan:
- pemilihan jenis anchor,
- pengecekan code,
- perilaku beton terhadap breakout,
- distribusi gaya antar anchor,
- hingga kondisi geometrik yang tidak sederhana.
Karena itu, perkembangan fitur anchoring dalam IDEA StatiCa menjadi salah satu inovasi yang sangat menarik bagi structural engineer dan connection designer. IDEA StatiCa menghadirkan workflow anchoring yang lebih realistis, fleksibel, dan terintegrasi untuk menjawab kebutuhan proyek konstruksi modern dengan tingkat kompleksitas yang semakin tinggi.

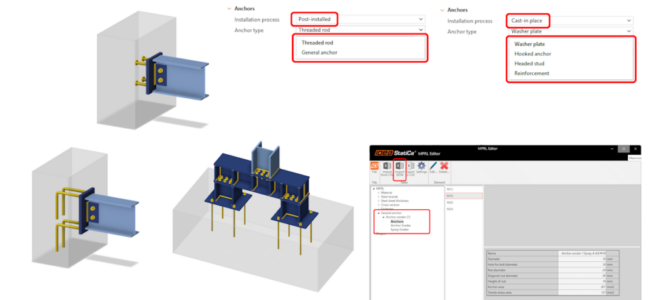

Workflow Pemilihan Anchor yang Lebih Jelas dan Intuitif
Salah satu perubahan terbesar pada versi terbaru adalah sistem pemilihan anchor yang kini menggunakan pendekatan dua langkah. Sebelumnya, proses definisi anchor sering terasa kurang intuitif karena engineer langsung memilih tipe anchor tanpa membedakan metode instalasinya terlebih dahulu. Kini, workflow dipecah menjadi:
1. Pemilihan Metode Instalasi
Engineer terlebih dahulu menentukan apakah anchor menggunakan:
- Post-installed anchor
- Cast-in-place anchor
2. Pemilihan Jenis Anchor
Setelah metode instalasi dipilih, tipe anchor yang relevan akan muncul secara otomatis. Sebagai contoh:
Post-installed
- Threaded rod
- General anchor
Cast-in-place
- Washer plate
- Hooked anchor
- Headed stud
- Reinforcement
Pendekatan ini membuat workflow menjadi jauh lebih mudah dipahami dan membantu engineer memilih metode anchoring yang tepat sesuai kondisi proyek.
Cast-in Plate Sesuai Eurocode
Salah satu fitur paling powerful dalam update terbaru ini adalah dukungan penuh terhadap cast-in plates berdasarkan EN 1992-4. Dengan fitur ini, engineer kini dapat melakukan:
- anchorage check,
- tension resistance,
- shear resistance,
- hingga concrete breakout verification
Semua bisa langsung di dalam IDEA StatiCa tanpa perlu software tambahan. Hal ini sangat membantu terutama pada desain:
- base plate industri,
- struktur berat,
- pipe rack,
- maupun sambungan dengan gaya tinggi.

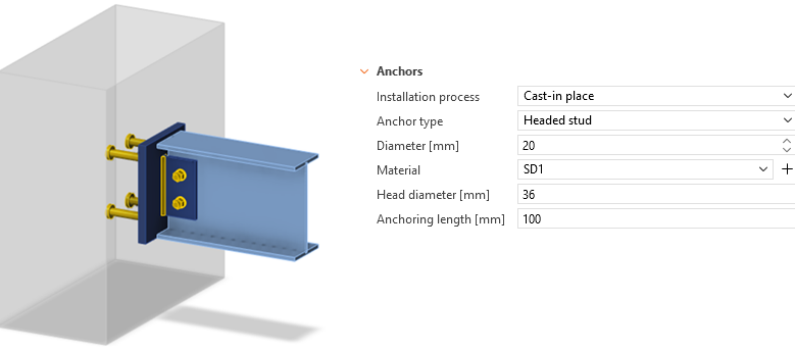

Headed Stud: Analisis Lebih Realistis

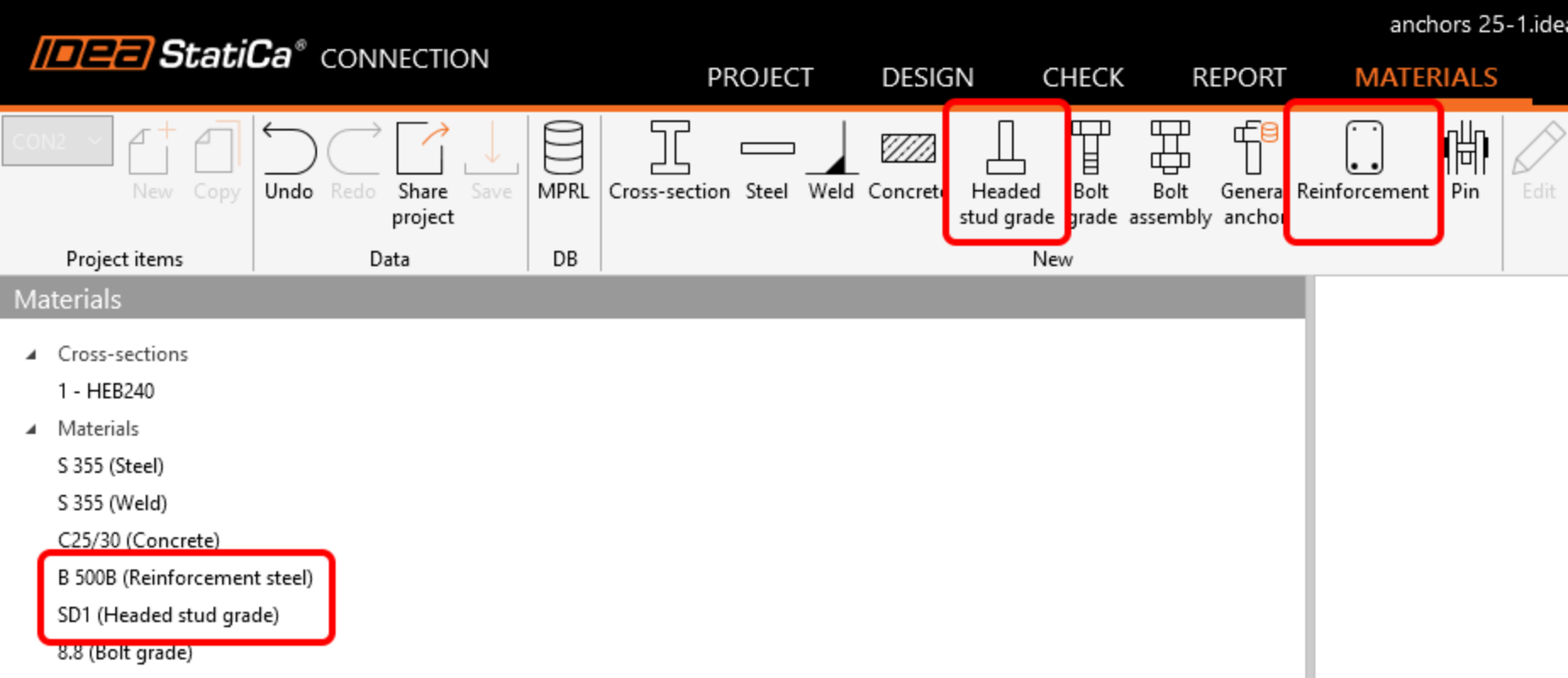

Fitur headed stud kini tersedia langsung pada tab design.
Engineer dapat mendefinisikan:
- diameter stud,
- material,
- diameter kepala,
- anchoring length,
- hingga visualisasi embedment pada beton.
Yang menarik, seluruh pengecekan dilakukan berdasarkan standar:
- EN 1992-4
- serta ketentuan concrete anchoring terbaru.

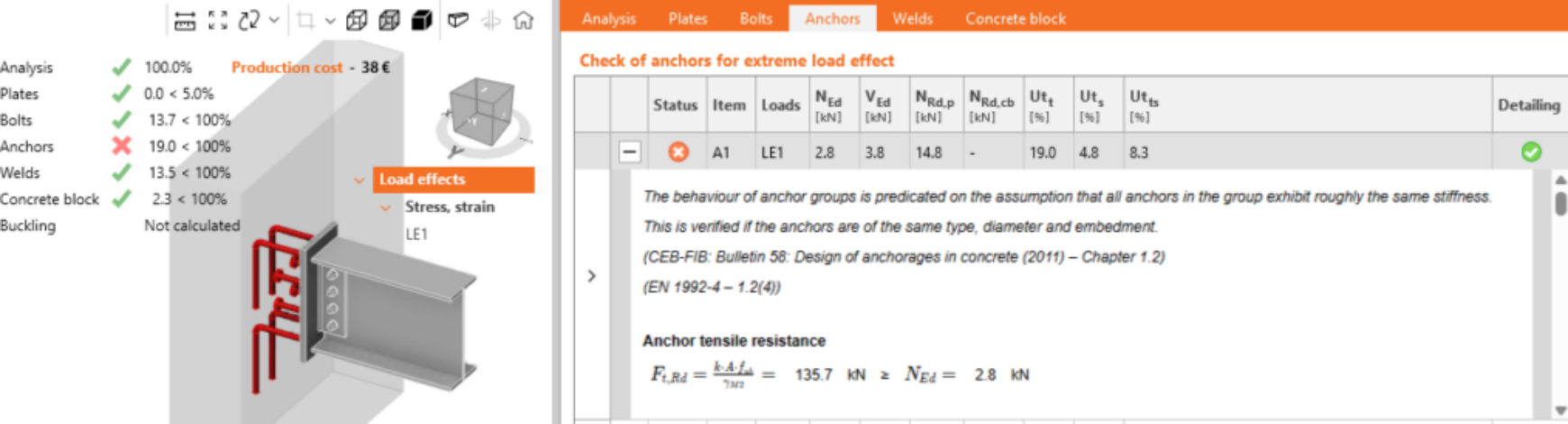

Pemeriksaan mencakup:
- anchor tensile resistance,
- concrete breakout,
- pullout resistance,
- blowout resistance,
- shear resistance,
- hingga interaction tension dan shear.
Pendekatan ini membuat proses analisis menjadi jauh lebih detail dibanding metode konvensional yang sering menggunakan asumsi sederhana.

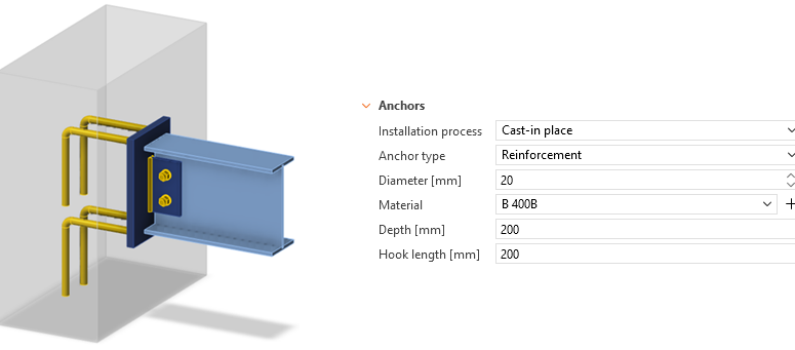

Reinforcement Anchorage dalam Satu Workflow
Selain headed stud, IDEA StatiCa juga kini mendukung reinforcement anchorage secara langsung.
Engineer dapat memodelkan:
- L-bar reinforcement,
- hook length,
- embedment depth,
- hingga material reinforcement.
Fitur ini sangat berguna pada kondisi anchoring dengan beban tinggi di mana anchor saja tidak cukup untuk menahan gaya yang bekerja. Dengan integrasi ini, engineer dapat mengevaluasi perilaku anchor dan reinforcement dalam satu model yang sama.

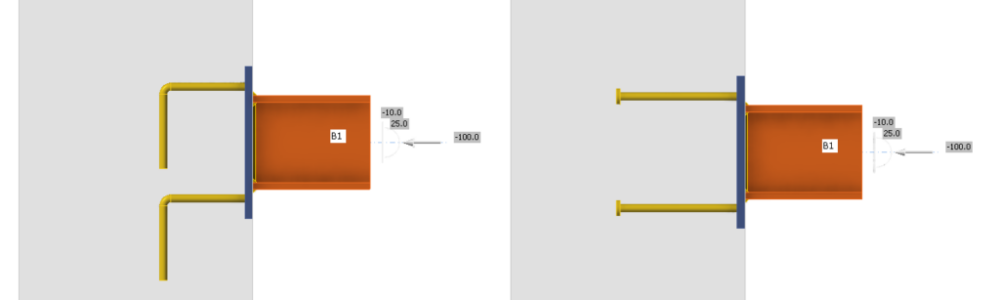

Kombinasi Headed Stud dan Reinforcement
Pada proyek industri atau struktur dengan gaya besar, penggunaan kombinasi headed stud dan reinforcement sering diperlukan. Kini, kombinasi tersebut dapat dimodelkan langsung menggunakan:
- Fastener Grid
- atau Contact operation.
Salah satu keunggulan utamanya adalah distribusi gaya dilakukan otomatis berdasarkan stiffness masing-masing anchor.
Artinya, model menjadi lebih realistis karena gaya tidak dibagi secara asumsi manual, melainkan mengikuti perilaku aktual struktur.

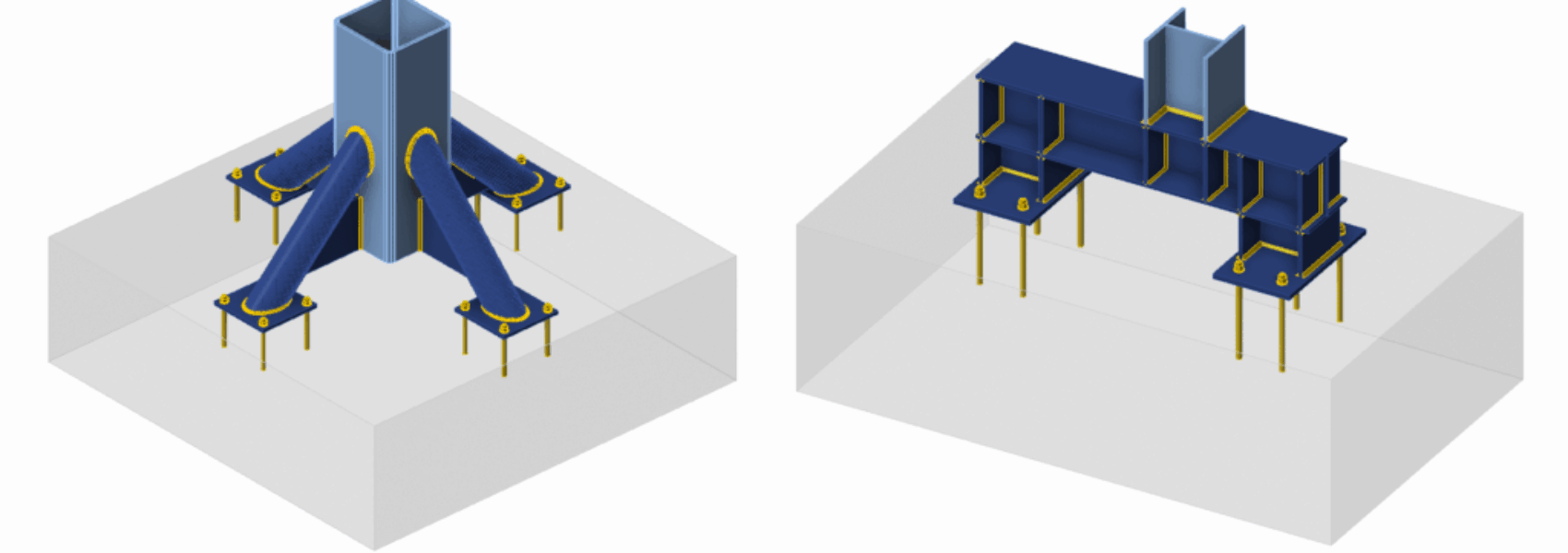

Multiple Base Plate dalam Satu Concrete Block
Sebelumnya, modeling beberapa base plate pada satu concrete block sering membutuhkan workaround tambahan seperti stiffening plate.
Kini, IDEA StatiCa memungkinkan engineer membuat beberapa base plate langsung pada satu block beton menggunakan Base Plate operation.
Fitur ini sangat membantu untuk:
- column group,
- industrial support,
- skid structure,
- maupun struktur dengan konfigurasi anchor kompleks.
Workflow modeling menjadi jauh lebih sederhana dan lebih representatif terhadap kondisi lapangan.

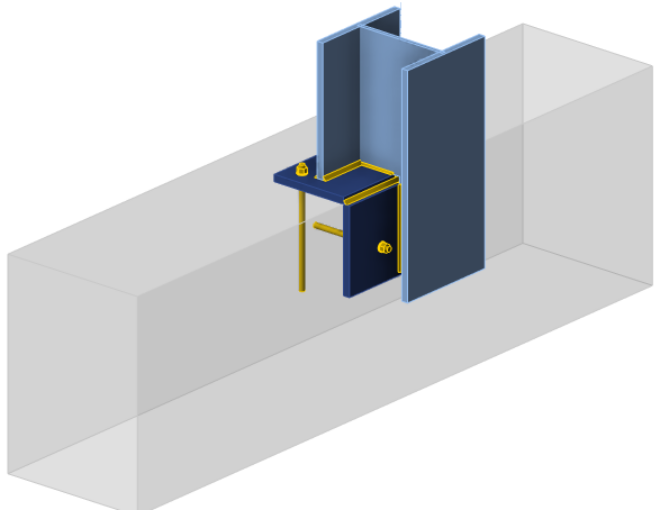

Anchoring pada Dua Bidang Beton Sekaligus
Salah satu fitur paling menarik dalam update ini adalah kemampuan anchoring pada multiple surfaces.
Engineer kini dapat membuat anchor pada:
- bidang horizontal,
- maupun bidang vertikal
dalam satu concrete block yang sama.
Fitur ini membuka kemungkinan modeling yang sebelumnya cukup sulit dilakukan secara realistis.
Sebagai contoh:
- bracket pada sisi pedestal,
- support equipment,
- anchoring pada edge concrete,
- hingga koneksi kompleks multi-arah.
Dengan fitur ini, engineer tidak lagi perlu membuat workaround menggunakan pemotongan block atau simulasi terpisah.
Distribusi Gaya yang Lebih Realistis
Dalam desain anchor, distribusi gaya adalah salah satu aspek paling penting.
IDEA StatiCa kini secara otomatis mendistribusikan gaya berdasarkan:
- stiffness anchor,
- stiffness subsoil,
- load path,
- dan kondisi kontak aktual.
Sebagai contoh:
- anchor pada bidang vertikal dapat bekerja dominan terhadap tension,
- sedangkan anchor horizontal bekerja terhadap shear.
Jika slotted hole digunakan, perilaku distribusi gaya juga akan berubah secara otomatis. Pendekatan ini membantu engineer memahami perilaku nyata sambungan, bukan sekadar hasil asumsi teoritis.
General Anchor Database: Membuka Integrasi dengan Manufacturer
Update terbaru juga menghadirkan General Anchor Database.
Melalui fitur ini, supplier anchor dapat menyediakan database anchor mereka sendiri dalam format .json yang kemudian dapat di-import langsung ke dalam IDEA StatiCa.
Artinya, engineer dapat menggunakan data anchor dari manufacturer secara langsung tanpa perlu membuat definisi manual satu per satu.
Fitur ini menjadi langkah besar menuju workflow yang lebih terintegrasi antara:
- engineer,
- software,
- dan manufacturer anchor.
Mengapa Update Ini Sangat Penting?
Dalam banyak proyek, anchoring sering menjadi titik paling kritis dalam connection design.
Kesalahan kecil dapat menyebabkan:
- concrete breakout,
- kegagalan anchor,
- deformasi berlebih,
- bahkan kegagalan struktur lokal.
Karena itu, workflow anchoring yang lebih realistis sangat penting untuk meningkatkan:
- keamanan,
- efisiensi desain,
- serta kepercayaan engineer terhadap hasil analisis.
IDEA StatiCa menunjukkan bagaimana connection design modern tidak lagi sekadar melakukan code-checking, tetapi juga membantu engineer memahami perilaku aktual sambungan secara lebih mendalam.
